H.264/AVC HDTV 4:2:2
エンコーダLSIシリーズARQENCシリーズ
ARQENCシリーズは、高画質なシングルチップH.264/AVC HDTVエンコーダLSIシリーズです。高い画質が求められるアプリケーションに向いたクロマ422にも対応しており、DDR2 SDRAMを接続することにより、シングルチップでHigh 4:2:2 profileに対応したエンコードを実現することができます。
特長
- シングルチップでHDTVサイズのHigh 4:2:2プロファイルのエンコードを実現
- ハイエンド放送市場向けの10数年に及ぶ経験をフィードバックして高画質を実現
- 低ビットレートから高ビットレートまでの幅広いアプリケーションをカバー
- 33msecの超低遅延コーデックを実現可能（ARQENC-S1）
※1080i 29.97fps、姉妹製品のSARADECと対向接続の場合 - シングルチップ2パスエンコード（ARQENC-S2）
アプリケーション
- FPU（Field Pick up Units）
- SNG（Satellite News Gathering）
- 専用線伝送回線装置
- IP伝送
- 無線カメラ
- ビデオサーバ
- IPTV

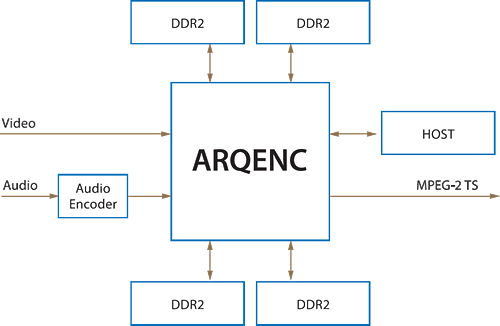

ブロック図
仕様
| 圧縮方式 | ISO/IEC14496-10（H.264/AVC） High422（8bit）、High、Main profile up to Level 4.1 |
|---|---|
| 映像入力インタフェース | SMPTE 274M / SMPTE296M / ITU-R BT.656 |
| PES入力インタフェース | Serial×5ports |
| TS出力インタフェース | MPEG-2 TS（ISO/IEC 13818-1）、8bit parallel |
| ホストCPUインタフェース | 32bit/16 bit data bus（selectable） |
| パッケージ | 900 pin HFCBGA、31.0 mm×31.0 mm |
| 外部メモリ | 4 or 2×16-bit DDR2 SDRAM（DDR2-800） |
| 電源電圧 | 3.3V、2.5V、1.8V、1.0V |
| 消費電力 | 2W（TYP） |
ARQENC Series
- ARQENC
シングルチップH.264 / AVC HDTV 4:2:2 / 4:2:0 - ARQENC-S1
超低遅延“33msec” HDTV 4:2:2 / 4:2:0 - ARQENC-S2
シングルチップ2パスエンコード HDTV 4:2:0
