VASAplus

MPEG-2 HDTV 4:2:2 コーデックLSIVASAplus

4:2:2フォーマットに対応し、放送用途で使える最高クラスの画質を低消費電力で実現する、メモリ内蔵のMPEG-2 HDTV シングルチップ エンコーダ/デコーダLSIです。

日本を始め世界中の放送市場で多数採用されているMPEG-2 HDTV シングルチップ エンコーダLSI/デコーダLSI「VASAシリーズ」と同レベルの高画質を、VASAシリーズの約6分の1の消費電力（HDTVエンコード時約1W）で実現し、新たにMXFフォーマットへ対応、価格も抑えているのが特長です。

特長

• 4:2:2 フォーマット HDTV ビデオコーデック
  • Video最大ビットレート：120Mbps
  • 高画質：画質向上機能搭載
    （シーンチェンジ検出機能、広域探索機能、低ビットレート時画質向上処理）
  • 低遅延:3フレーム遅延（NTSC 100msコーデック遅延）
• MXFフォーマット対応
  • KLV、Index、Meta Data、etc.
• コンパクトな実装設計が可能
  • 低消費電力：メモリ内蔵でHDTVエンコード時1W
  • Mobile DDR メモリ内蔵（64bit Mobile DDR×2）

アプリケーション

• 館内デジタル共聴システム
• HDV編集機
• ワイヤレスTV
• テレビ電話
• ホームサーバーシステム
• ビデオキャプチャーカード
• AVパソコン
• ハードディスク内蔵レコーダ

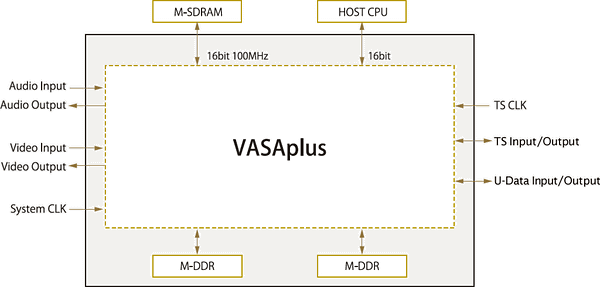

ブロック図

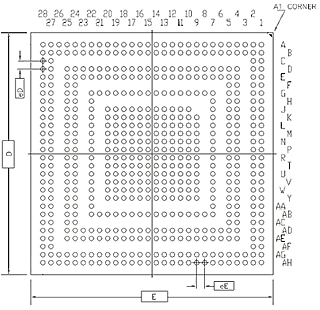

パッケージ

Symbol Comm Dimensions

Package		SNW LFBGA
Body Size	X	E	15.000
	Y	D	15.000
Ball Pitch	X	eE	0.500
	Y	eD	0.500

仕様

入出力インターフェイス

Video I/O IF	8bit パラレル×2 (YC separation)
Audio I/O IF	I2S シリアル×2 (ステレオ 2ch)×2
Stream IF	8bit パラレル
Host CPU IF	16bit パラレル

LSI 仕様

消費電力	1W
供給電圧	ASICcore・DDR I/O : 1.2V、DDRcore : 1.8V ASIC I/O : (1.8V、2.5V、3.3V)
動作周波数	Max. 200MHz
動作温度	Ta = 0～80℃
パッケージ	LFBGA type SiP（ASIC＋Mobile DDR×2 embedded） 15mm×15mm 571pin  0.5mmピッチ
外付メモリ	M-SDRAM 16bit×4Mbit

エンコード仕様

デコード仕様
