HEVC and H.264/AVC
4K/HD/SDエンコーダHC10000E/
HC11000E

product image

優れた映像品質と高性能のワンチップ HEVCエンコーダLSIを搭載、4K/60p 4: 2: 2 10bit対応。

特長

  • H.265/HEVC対応の高画質、高性能なNTTイノベーティブデバイス製ワンチップエンコーダLSIを搭載
  • H.265/HEVC、H.264/MPEG-4 AVCに対応
  • 4K素材伝送に対応
  • HD 33ms、4K 100ms超低遅延に対応
  • エンベデッドオーディオ最大16ch、8PES対応
  • アンシラリデータ伝送可能
  • Dolby Digital Pass-through対応
  • BISS-1、BISS-2機能搭載
  • HDR入力対応（HLG方式）
  • 12G-SDI入力可能
  • 3G-SDI、12G-SDIスルーアウト可能（HC11000E）
  • AES/EBU音声入力可能（HC11000E）
  • IPおよびDVB-ASIの複数同時出力に対応
  • FEC、ARQに対応したIPv4、IPv6マルチキャスト/ユニキャスト伝送可能
  • 操作用とTS over IP用にそれぞれ専用のEthernetポートを二つずつ搭載
  • 電源二重化（HC11000E）

アプリケーション

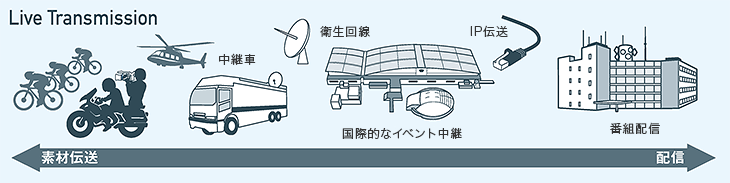

HEVC and H.264/AVC エンコーダHC10000E/HC11000Eのアプリケーション： Live Transmission

外観

HC10000E (1RU Half) : 前面パネル

HC10000E（1RU Half）の正面パネル

HC11000E (1RU Full) : 前面パネル

HC11000E（1RU Full）の正面パネル

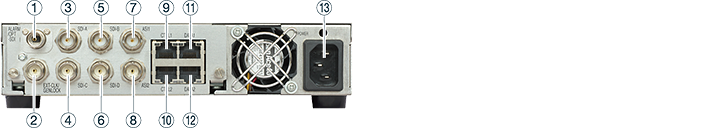

HC10000E (1RU Half) : 背面パネル

HC10000E (1RU Half)の背面パネル

  1. 12G-SDI-IN OP7
  2. EXT-CLK OP9
  1. SDI-A
  2. SDI-C
  3. SDI-B
  4. SDI-D
  1. ASI1
  2. ASI2
  3. CTRL1
  4. CTRL2
  1. DATA1
  2. DATA2
  1. AC inlet

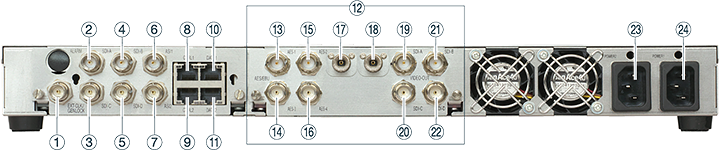

HC11000E (1RU Full) : 背面パネル

HC11000E (1RU Full)の背面パネル

  1. EXT-CLK OP9
  2. SDI-A
  3. SDI-C
  4. SDI-B
  5. SDI-D
  6. ASI1
  7. ASI2
  1. CTRL1
  2. CTRL2
  3. DATA1
  4. DATA2
  5. Option Slot
オプションボード

13 14 15 16 19 20 21 22 :
デジタル音声入力ボード OP1

13 14 15 16 17 18 19 20 21 22 :
12G-SDI/AES入力ボード OP8

  1. AES/EBU1
  2. AES/EBU3
  3. AES/EBU2
  4. AES/EBU4
  1. 12G-SDI-IN
  2. 12G-SDI-THRU
  3. SDI-A
  4. SDI-C
  5. SDI-B
  6. SDI-D
  1. AC inlet2
  2. AC inlet1

仕様

映像

入力インターフェース BNC : 12G-SDI（SMPTE ST 2082-1）/3G-SDI（SMPTE ST 424）/ HD-SDI（SMPTE ST 292）/ SD-SDI（SMPTE ST 259）
出力インターフェース OP1 BNC : 3G-SDI（SMPTE ST 424）/ HD-SDI（SMPTE ST 292）/ SD-SDI（SMPTE ST 259）
符号化方式 H.265/HEVC、H.264/MPEG-4 AVC
プロファイル；
レベル

（対応フォーマットは
下記参照）

 H.265/HEVC Profile：Main 4:2:2 10、Main 10、Main
Level：5.1、4.1、4
H.264/MPEG-4
AVC OP3		 Profile：High4:2:2、High10、High、Main
Level：4.2、4.1、4.0、3.2、3.0
映像
フォーマット@
フレームレート		 H.265/HEVC 2160P（3840×2160）@23.98Hz OP2、29.97Hz OP2、50Hz OP2、59.94Hz OP2
1080P（1920/1440×1080）@23.98Hz、29.97Hz、50Hz、59.94Hz
1080I（1920/1440×1080）@25Hz、29.97Hz
720P（1280×720）@50Hz、59.94Hz
576I（720×576）@25Hz
480I（720×480）@29.97Hz
H.264/MPEG-4
AVC OP3		 1080P（1920/1440×1080）@23.98Hz、29.97Hz、50Hz、59.94Hz
1080I（1920/1440×1080）@25Hz、29.97Hz
720P（1280×720）@50Hz、59.94Hz
576I（720×576）@25Hz
480I（720×480）@29.97Hz

音声

入力フォーマット エンベディッドオーディオ16ch（SMPTE ST 299、SMPTE ST 272）、AES/EBU 8ch OP1
符号化方式 MPEG-1 L2：1ch（Mono）、2ch（DualMono）、2ch（Stereo）；max. 8PES
MPEG-2 AAC-LC：1ch（1/0）、2ch（1+1）、2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）、6ch（2/2/2）；max. 4PES
MPEG-4 AAC-LC：2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）；max. 4PES
MPEG-4 HE-AACv1：2ch（2/0）、5.1ch（3/2/1）；max. 2PES
MPEG-4 AAC-ELD：2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）；max. 2PES
SMPTE ST 302：2、4、6、8ch；max. 4PES
Dolby Digital Pass Through ; max. 6PES
MPEG-4 ALS OP10：2ch（2/0）、5.1ch（3/2/1）；max. 2PES

アンシラリデータ

データ形式 TIMECODE、ARIB TR-B22/TR-B23、SMPTE ST 2038、ARIB STD-B39OP6 OP10

トランスポートストリーム（TS）

出力インターフェース DVB-ASI : BNC×2（0.8Vp-p 75Ω）; IP : 100BASE-TX/1000BASE-T×2（RJ-45）
出力ストリーム形式 MPEG-2 TS（188/204byte）; IP伝送時: Time-stamped TS（TTS）（192byte）、Advanced TS（192byte）
最大TSレート 200.000Mbps
TS暗号化 BISS-2 1/E/CAOP12 OP13、BISS-1/EOP5 OP13

テスト信号

映像：カラーバー信号
音声：1kHz サイン波

ネットワーク

インタフェース DATA1 : 100BASE-TX/1000BASE-T（RJ-45）
DATA2 : 100BASE-TX/1000BASE-T（RJ-45）
伝送方式 RTP/UDP/IP（SMPTE ST 2022-2：2007、RFC2250、RFC3550、RFC1889）、Unicast/Multicast
ネットワーク機能 IPv4 : IGMPv2/v3、NTP、DHCP、Ping、Syslog、PPPoE
IPv6 : MLDv2、Ping、Syslog、IPoE
エラー訂正機能 FEC（SMPTE ST 2022-1：2007/Pro-MPEG COP#3 R2 方式）、ARQ

制御

ローカルコントロール LCD（20桁×4 / 輝度調整可能）＋操作スイッチ（7ボタン）
リモートコントロール WEB GUI、SNMP v1、Ping、Syslog

その他

外形寸法 HC10000E：幅209 × 高さ44 × 奥行430（mm）（突起物を含まず）
HC11000E：幅432 × 高さ44 × 奥行430（mm）（突起物を含まず）
質量 HC10000E：5kg 以下
HC11000E：8kg 以下（オプションボード未搭載時）
電源電圧 100～240VAC（50/60Hz）（DC電源については別途相談）
消費電力 HC10000E：シングル電源/100W以下
HC11000E：二重化電源/150W以下
使用環境 温度：0～45℃
湿度：30～90％（結露なきこと）
RoHS対応 RoHS、VCCI ClassA、FCC ClassA、EN55032 ClassA、EN61000-3-2、EN61000-3-3、EN55024、ICES

オプション一覧

　 記号 オプション品名 内容
ハードウェア OP1 HC11000_OP_AES デジタル音声入力ボード（工場出荷時オプション）
OP7 HC10000E_OP_12G 12G-SDI入力（工場出荷時オプション）
OP8 HC11000E_OP_AES-12G 12G-SDI/AES入力ボード（工場出荷時オプション）
OP9 HC1x000E_OP_EXTCLK 外部TSクロック入力（工場出荷時オプション）
ソフトウェア OP2 HC1x000E_OP_4K 4K符号化
OP3 HC1x000E_OP_AVC H.264/MPEG-4 AVC 符号化
OP4 HC1x000E_OP_ULDELAY 超低遅延符号化
OP5 HC1x000E_OP_BISS BISS暗号化
OP6 HC1x000E_OP_B39 ARIB B39音声制御（4K映像非対応）
OP10 HC1x000E_OP_ALS MPEG-4 ALS符号化（注）条件あり
OP11 HC1x000E_OP_B39-4KVIDEO ARIB-B39 4K Video ダイナミックレンジ、色空間自動切り替え機能
OP12 HC1x000E_OP_BISS2UG BISS-2暗号化機能追加（BISS-1OP5導入機器対象）
OP13 HC1x000E_OP_BISS1+2 BISS-1、BISS-2暗号化
OP14 HC1x000E_OP_SBRC シームレスビットレートチェンジ機能

（注）MPEG-4 ALS OP10 の詳細仕様および実装条件については下記までお問い合わせください。
