HEVC IPエンコーダ/デコーダMVE7000/
MVD7000

product image

放送クオリティレベルの高画質映像を低レート、低遅延伝送することが可能

特長

  • 優れた映像品質と性能
    • 自社製の高画質H.265/HEVCエンコーダLSIを搭載（エンコーダ）
    • IPv4、IPv6 マルチキャスト／ユニキャスト伝送 および エラー訂正機能
    • H.264/AVCデコード可能（デコーダ）
  • 低遅延、低レート
    • 1フレーム遅延 33ms@1080i29.97
    • ダウンコンバート機能により、低ビットレートエンコードを実現（エンコーダ）
  • 2chエンコード機能
    • 1台で二つの入力映像を同時エンコード
    • 入力映像を二つのパラメータで同時エンコード
  • 省スペース
    • コンパクトな1Uハーフラックサイズ
  • 通信機能の強化
    • IPストリーム4本同時出力可能
    • SRT（Secure Reliable Transport）プロトコルに対応
    • FEC、ARQに対応
    • シームレスプロテクション（パケット補完）機能搭載
  • 放送クオリティ
    • エンベデッド音声最大8ch、4PES対応
    • GENLOCK可能
  • スーパーインポーズ機能
    • 映像の上下に文字表示機能搭載
    • 動作状況（IPステータス、音声など）の情報も映像に重ねて表示可能
    • 出力ポートごとに表示／非表示を選択可能（デコーダ）
  • その他
    • IP送受信情報、映像ビットレートなどをリアルタイムにグラフ表示（デコーダ）
    • 入力映像フォーマットに合わせて、自動でプリセットを選択、適用可能（エンコーダ）
    • エンコード映像フォーマットに応じたインタレース／プログレッシブ変換機能搭載（エンコーダ）
    • SCTE104データをSCTE35形式で出力（エンコーダ）
    • Timecode SEIまたはST2038形式でTIMECODEを伝送（エンコーダ）

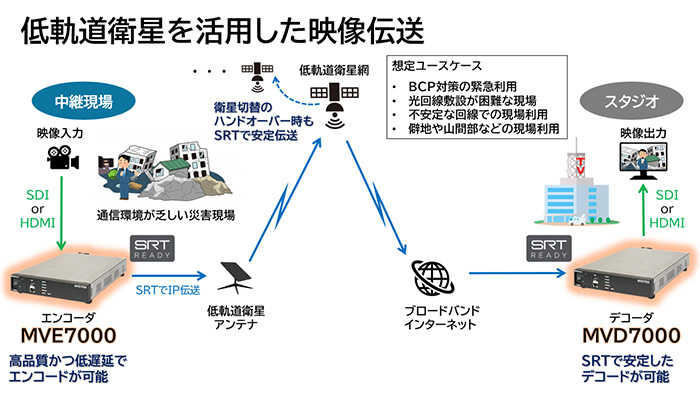

ユースケース

  • IPを用いた素材伝送
  • お天気カメラ、災害カメラシステム

外観

前面／背面パネル （エンコーダ）

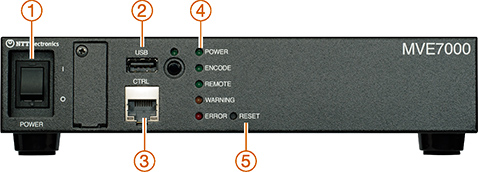

前面パネル MVE7000（エンコーダ）

写真「前面パネル MVE7000」

  1. POWER
  1. USB
  2. CTRL
  1. LEDs
  2. RESET

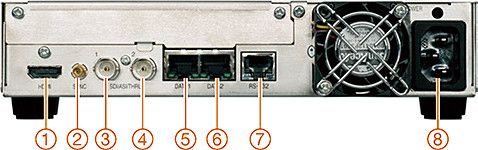

背面パネル MVE7000（エンコーダ） 標準版

写真「背面パネル MVE7000」

  1. HDMI 入力
  2. SYNC（GENLOCK）
  3. SDI/ASI/THRU1
  4. SDI/ASI/THRU2
  1. DATA1
  2. DATA2
  3. RS-232
  4. AC 100-240V

前面／背面パネル （デコーダ）

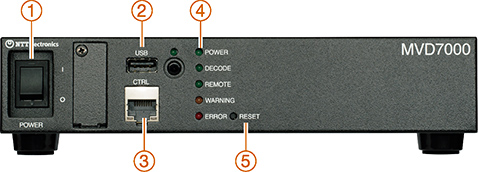

前面パネル MVD7000（デコーダ）

写真「前面パネル MVD7000」

  1. POWER
  1. USB
  2. CTRL
  1. LEDs
  2. RESET
背面パネル MVD7000（デコーダ） 標準版

写真「背面パネル MVD7000」

  1. HDMI 出力
  2. SYNC（GENLOCK）
  3. SDI/ASI/THRU1
  4. SDI/ASI/THRU2
  1. DATA1
  2. DATA2
  3. RS-232
  4. AC 100-240V

仕様

カテゴリ エンコーダ デコーダ 仕様
映像 入力
インターフェース		 出力
インターフェース		 3G-SDI（SMPTE ST 424）、HD-SDI（SMPTE ST 292）、SD-SDI(SMPTE ST 259）：BNC × 2系統、HDMI（HDCP非対応) × 1系統
符号化方式 復号方式 H.265/HEVC Profile：Main 10 4:2:2 OP4、Main 10、Main / Level：4.1、4.0、3.1
H.264/MPEG-4 AVC（デコーダのみ）
Profile：High 4:2:2（10bit）、High、Main
Level：4.1、4.0、3.2、3.0
映像フォーマット 1080P（1920/1440/1280/960 × 1080）@60Hz、59.94Hz、50Hz、30Hz（HEVCのみ）
1080P（1920/1440/1280/960 × 1080）@29.97Hz、25Hz、24Hz、23.98Hz
1080I（1920/1440/1280/960 × 1080）@30Hz（HEVCのみ）
1080I（1920/1440/1280/960 × 1080）@29.97Hz、25Hz
720P（1280 × 720）@59.94Hz、50Hz
576I（720 × 576）@25Hz
480I（720 × 480）@29.97Hz
GENLOCK 75Ω DIN 1.0 / 2.3
音声 入力
フォーマット		 出力
フォーマット		 Embedded Audio（8ch）（SMPTE ST 299、SMPTE ST 272）、HDMI（HDCP非対応）
符号化方式 復号方式 MPEG-1 Layer II（2ch） 最大4PES
MPEG-2 AAC-LC（2ch、4.1ch、5.1ch、6ch）最大2PES OP5 OP21
MPEG-4 AAC-ELD（2ch、5.1ch）1PES OP5 OP21
SMPTE ST 302（2ch）最大4PES
アンシラリ
データ		 データ形式 - SCTE104（SCTE35形式で伝送）OP11/OP12
TIMECODE（Timecode SEIまたはST2038形式で伝送）OP11/OP12
トランスポート
ストリーム
（TS）		 出力
ストリーム
形式		 入力
ストリーム
形式		 MPEG-2 TS（188/204バイト）
IP : Advanced TS（192バイト）
出力
インターフェース		 入力
インターフェース		 IP、DVB-ASI
最大出力
TSレート		 最大入力
TSレート		 エンコーダ：50Mbps
デコーダ：80Mbps
ネット
ワーク		 IP伝送インタフェース DATA1：100BASE-TX/1000BASE-T（RJ-45）
DATA2：100BASE-TX/1000BASE-T（RJ-45）
伝送方式 RTP/UDP/IP（SMPTE ST 2022-2:2007、RFC2250、RFC3550）、Unicast/Multicast、SRT OP9 OP24
ネットワーク機能 IPv4 : IGMP v3、NTP、DHCP、Ping、PPPoE
IPv6 : MLDv2
エラー訂正機能 FEC（SMPTE ST 2022-1:2007 / Pro-MPEG COP#3 R2）、ARQ、SRT OP9 OP24
その他機能 シームレスプロテクション OP23、スーパーインポーズ、プリセット機能（最大64個）、低レート符号化 OP1、シームレスビットレートチェンジOP7、暗号化機能（カメリア）OP6 OP22、2chエンコード OP8、シリアルパススルー、 TSパススルー OP10 OP25
制御 インタフェース Power ON/OFFキー、RESETボタン、100BASE-TX（RJ-45）
制御方式 Web GUI、SNMP v1/v2c、Ping
外形寸法 / 質量 W：208.7 × H：42.1 × D：360（mm）（突起物含まず）/ 2.6kg以下
電源 AC100V～240V、50/60Hz
消費電力 65W以下
使用環境 ※1 -10～50℃（低温起動除く ※2）、20～90％（結露なきこと）
適合規格 RoHS、VCCI、FCC、ICES、CE、UL、CSA
※1
防水、防塵、塩害等対策の施された装置ではありません。よってこのような環境条件で使用された場合、著しく寿命が短くなる場合があり、通常の動作保障はできません
※2
低温 = 0℃以下

オプション一覧

MVE7000（エンコーダ）
　 記号 オプション品名 内容
ソフトウェア OP1 MVE7000_OP_LOWRATE 低レート符号化
OP2 MVE7000_OP_SLDELAY 超低遅延（3フレーム）
OP3 MVE7000_OP_ULDELAY 超低遅延（1フレーム）
OP4 MVE7000_OP_HEVC_422 Main10 4:2:2符号化
OP5 MVE7000_OP_AAC MPEG-2 AAC-LC / MPEG-4 AAC-ELD符号化
OP6 MVE7000_OP_CAMELLIA カメリア暗号化
OP7 MVE7000_OP_SBRC シームレスビットレートチェンジ
OP8 MVE7000_OP_2CHENC 2ch エンコード
OP9 MVE7000_OP_SRT SRT送信機能
OP10 MVE7000_OP_TS_PASS TSパススルー機能
OP11/OP12 MVE7000_OP_SCTE35&TIMECODE SCTE、TIMECODE伝送
MVD7000（デコーダ）
　 記号 オプション品名 内容
ソフトウェア OP21 MVD7000_OP_AAC MPEG-2 AAC-LC / MPEG-4 AAC-ELD復号
OP22 MVD7000_OP_CAMELLIA カメリア復号
OP23 MVD7000_OP_SEAMLESS シームレスプロテクション機能
OP24 MVD7000_OP_SRT SRT受信機能
OP25 MVD7000_OP_TS_PASS TSパススルー機能
  • 本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
  • 当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
  • 製品を輸出する場合には、日本国および関係国の輸出関連法を遵守してください。
  • 記載されている各社名および各商品名は、各社の商標または登録商標です。
