H.264/AVC フルHD

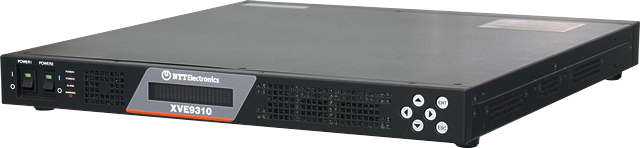

2ch同期伝送／4K素材伝送エンコーダXVE9310
4K/60pにも対応可能な2chエンコーダ
XVE9300の高画質・高機能・高安定性に加えて、各種補助データの伝送対応や高効率モードによる画質向上など、さまざまな運用に適用できるよう機能追加や改良を加えたH.264/AVCエンコーダです。
3D伝送や2ch伝送が可能です。また、MUXを内蔵しており、2台をカスケード接続することにより、4K映像を伝送できます。
特長
- H.264/AVC 2ch エンコーダ
- XVE9310を2台をカスケード接続することによる4K伝送が可能（オプション ※12 ）
- 超低遅延： 3フレーム、1フレーム（オプション ※10 ※11）
- 超低遅延での音声圧縮（オプション ※5）
- 1080i、1080p、720p、576i、480iなど、多様なビデオフォーマット互換
- 1080/50p、1080/59.94p、1080/60pに対応（オプション ※3）
- Embedded音声8ch対応、最大4PES伝送
- MPEG‑1 LayerIIⅡ：Stereo x 4
- MPEG‑2 AAC/MPEG‑4 AAC/HE‑AAC：5.1+Stereo
- 最大4PES/8chまで音声符号化方式の組み合わせ可能
- 日本語字幕、Closed Caption送出対応：CEA‑608、CEA‑708、ARIB STD‑B37
- Ancillaryデータ伝送可能：Time Code、SMPTE RDD11、SMPTE2038、ARIB TR-B22、ARIB TR-B23、OP‑47
- Satellite Carrier ID対応
- MVD5000およびHVD9130との組み合わせでシームレスプロテクション（パケット補完）機能に対応
（※デコーダ側のオプション） - レート変更時においてもシームレス符号化を継続
- IP伝送可能（誤り訂正符号（FEC）付）
- DHCP対応
- コントロールボタン付きフロントディスプレイによる簡単操作
- SNMP機能、Web GUIを搭載
- BISS‑1/E機能搭載（オプション ※9）
- 短時間起動（約23秒）
- 電源二重化
- 欧州指令RoHS対応
オプション ※3 ※5 ※9 ※10 ※11 ※12 については、こちらのオプション一覧を参照してください。
外観

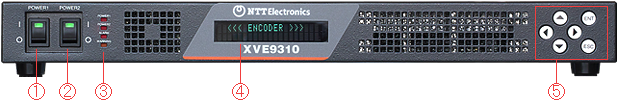

XVE9310：前面パネル
- Power switch 1
- Power switch 2
- Status LEDs
- Display panel
- Operation buttons

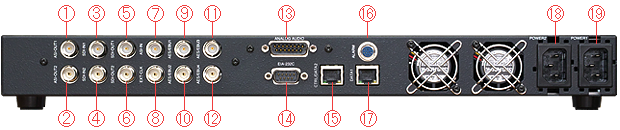

XVE9310：背面パネル
- ASI-OUT1
- ASI-OUT2
- SDI-IN1
- SDI-IN2
- SDI-OUT1
- SDI-OUT2
- ASI‑IN
- EXT‑CLK
- AES/EBU1
- AES/EBU2
- AES/EBU3
- AES/EBU4
- ANALOG AUDIO
（オプション） - EIA-232C
- CTRL/DATA2
- ALARM
- DATA1
- AC inlet 2
- AC inlet 1
仕様
対応規格
| システム | ISO/IEC13818-1（MPEG-2 SYSTEM TRANSPORT STREAM） |
|---|---|
| 映像 | ITU-T H.264 | ISO/IEC 14496-10 AVC |
| 音声 | ISO/IEC11172-3（MPEG-1 AUDIO Layer Ⅱ） ISO/IEC13818-7（MPEG-2 AAC） LCプロファイル ISO/IEC14496-3 subpart 4（MPEG-4 AAC） LCプロファイル ※4 ISO/IEC14496-3 Amendment 1（MPEG-4 HE-AAC v1）※4 ISO/IEC14496-5:2001 Amendment 24 : 2009（MPEG-4 AAC-ELD）※5 SMPTE302M-2002 |
映像仕様
| 映像フォーマット | 1080I （1920/1440/1280/960×1080）@25Hz、29.97Hz、30Hz : SMPTE274M 1080P（1920/1440/1280/960×1080）@23.98Hz、24Hz : SMPTE274M ※2 1080P（1920/1440/1280/960×1080）@29.97Hz、30Hz : SMPTE274M ※3 1080P（1920/1440/1280/960×1080）@50Hz、59.94Hz、60Hz : SMPTE274M ※3 *4:2:0のみ（4:2:2は対応不可） 720P（1280×720）@50Hz、59.94Hz、60Hz : SMPTE296M 480I（720/352×480）@29.97Hz : SMPTE125M 576I（720/352×576）@25Hz : ITU-R BT.656-4 |
|
|---|---|---|
| プロファイル &レベル |
H.264/AVC | Profile：Main, High, High4:2:2（8bit） Level：4.2/4.1/4.0/3.2/3.0 Entropy：CABAC/CAVLC |
| MPEG-2 | - | |
| 映像入力 |
SMPTE424M/SMPTE292M/SMPTE259M BNC×2系統（0.8Vp‑p 75Ω） | |
| 映像スルー出力 | SMPTE424M/SMPTE292M/SMPTE259M BNC×2系統（0.8Vp-p 75Ω） | |
| GOP構造 | H.264/AVC | M=1～3、N=1～30 |
| MPEG-2 | - | |
音声仕様
| 音声入力 | AES/EBU（8ch）：BNC ×4系統（1Vp‑p 75Ω） Embedded Audio（SDI1 8ch）：SMPTE299M、SMPTE272M Embedded Audio（SDI2 8ch）：SMPTE299M、SMPTE272M Analog Audio（4ch） : D-sub 15pin（balanced、20KΩ、変換レベル：+4dBm to -18dBFS、飽和レベル：+20dBm）※1 |
|---|---|
| エンコードCH | AES 最大8ch、Embedded 最大8ch、Analog 最大4ch ※1（ステレオ単位に選択可能） |
| 符号化方式 | MPEG‑1 L2（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES MPEG‑2 BC（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES MPEG‑2 AAC‑LC（1ch（1/0）、2ch(1+1）、2ch（2/0）、4ch（4/0）、5.1ch（3/2/1）、6ch（6/0））最大2PES MPEG-4 AAC-LC（2ch（2/0）、5.1ch（3/2/1）） 最大2PES ※4 MPEG-4 HE-AACv1（2ch（2/0）、5.1ch（3/2/1）） 最大2PES ※4 MPEG-4 AAC-ELD（2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）） 最大2PES ※5 SMPTE302M（2、4、6、8 ch） 最大4PES |
| サンプリング周波数 | 48kHz |
| サンプリングビット | 16bit（MPEG‑1、MPEG‑2 BC、MPEG‑2/4 AAC、MPEG-4 HE-AAC、MPEG-4 AAC-ELD）、16/20bit（SMPTE302M） |
| ビットレート | 128/192kbps（MPEG‑1、MPEG‑2 BC 1ch） 128/192/256/384 kbps（MPEG‑1、MPEG‑2 BC 2ch） 128/192 kbps（MPEG‑2 AAC‑LC 1ch） 128/192/256/320/384 kbps（MPEG‑2/4 AAC‑LC 2 ch） 320/384/480/512/640 kbps（MPEG‑2/4 AAC‑LC 4ch、5.1ch、6ch） 64/96/128 kbps（MPEG-4 HE-AAC 2ch）※4 128/192/256 kbps（MPEG-4 HE-AAC 5.1ch）※4 128/192/256 kbps（MPEG-4 AAC-ELD 2ch）※5 256/384/512/640 kbps（MPEG-4 AAC-ELD 4ch、5.1ch）※5 64/80/96/112/128/160/192/224/256/320/384/448/640 kbps |
| パススルー | Dolby Eの外部エンコーダ遅延吸収機能（0～2フレーム） |
| 音声CH制御 | ARIB STD-B39 ※6 |
補助データ
| パケット | TIMECODE、SMPTE334M、SMPTE2038、ATSC A/72、ARIB TR-B22、ARIB TR-B23、ARIB STD-B37 ※7 |
|---|
テスト信号
| 映像 | カラーバー動画信号 |
|---|---|
| 音声 | 1kHz サイン波 |
TS仕様
| 出力インターフェース | DVB-ASI：BNC×2系統 （0.8Vp-p 75Ω） | |
|---|---|---|
| IP ※8 | 100Base-TX/1000Base-T（RJ-45）×2系統（カテゴリ 5/5e/6） RTP/UDP/IP（RFC1889）、FEC（Pro-MPEG COP#3 R2 方式） | |
| 外部クロック入力 | 最大160.0000MHz（ARIB STD B‑18クロック入力に準拠） BNC×1系統（0.8Vp‑p 75Ω） |
|
| ストリームタイプ | TS（188/204バイト: リードソロモン無し） | |
| 最大多重度 | 映像：1、音声：最大8、補助データ：最大3、合計：12 | |
| 最大TSレート | 160.0000Mbps（内部設定は1kbps単位） | |
制御仕様
| ローカルコントロール | 蛍光表示管（20桁×2）＋操作スイッチ（6ボタン） |
|---|---|
| リモートコントロール | LAN 100Base‑TX/1000Base‑T（RJ‑45） |
| メンテナンスI／O | LAN 100Base‑TX/1000Base‑T（RJ‑45） （リモートコントロールと共用） |
| アラーム出力 | ブザー音（音量調整可能）、リレー接点出力（2NO/NC接点） |
| 外部リセット | リレー接点入力によるシステムリセット（1NO接点） |
| 機器監視制御 | SNMP、WEB Based GUI |
その他
| TS暗号化 | BISS‑1/E ※9 |
|---|---|
| 外形寸法 | 幅432×高さ44×奥行460（mm）（突起物を含まず） |
| 質量 | 6kg以下 |
| 電源電圧 | 100～240VAC（50/60Hz） |
| 消費電力 | 70W以下 |
| 使用環境 | 0～45℃、30～90％（結露なきこと） |
| RoHS対応 | RoHSに対応しています |
オプション一覧
| 記号 | オプション品名 | 内容 | |
|---|---|---|---|
| ハードウェア | ※1 | HE9_OP_AnalogAudio | アナログ音声入力 |
| ソフトウェア | ※2 | HE9_OP_23P24P | 1080P24、1080P23.98フォーマット対応 |
| ※3 | HE9_OP_60P | 1080P60、1080P59.94、1080P50、1080P30、1080P29.97フォーマット対応 | |
| ※4 | HE9_OP_HEAAC | HE-AAC、MPEG-4 AACによる音声符号化 | |
| ※5 | HE9_OP_AACELD | MPEG-4 AAC-ELDによる音声符号化 | |
| ※6 | HE9_OP_B39 | ARIB STD B39 | |
| ※7 | HE9_OP_B37 | ARIB STD B37 | |
| ※8 | HE9_OP_GIP | TS over IP出力 | |
| ※9 | HE9_OP_BISS | BISS | |
| ※10 | HE9_OP_ULDELAY | 超低遅延（1フレーム、3フレーム） | |
| ※11 | HE9_OP_SLDELAY | 低遅延（3フレーム） | |
| ※12 | HE9_OP_4K | 4Kカスケード接続 |
