商品コンセプト

1“より安価”に“より簡単に”を
コンセプトに100G NWの導入が可能

プラスレピータアクセス100Gカードは、アクセスネットワークで想定される接続距離20ｋｍから40ｋｍをターゲットとして、必要な長距離対応のQSFP28を採用し、低価格を実現しました。

アクセス100Gカード

2従来製品のシャーシを利用可能

100M～100Gまでを同じシャーシで利用可能
プラスレピータAccess1000アドバンスカード・XG2カード・100Gカードの混載が可能
F/Wのアップグレードで100Gカードに対応
GUIや設定方法は既存製品と同じで使いやすい。

アクセス100Gシャーシ

3柔軟な構成を取れる

光ファイバ1芯伝送を実現し、中継局でリピータとしても動作
100GBase-SR4/LR4/ER4/ZR4に対応
100GHｚ間隔のDWDM伝送に対応
(QSFP28 PAM4を採用（PAM4変調で100GHz間隔のDWDM伝送）

接続イメージ

多彩な構成を実現するシャーシ群

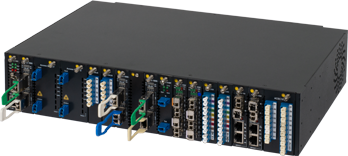

プラスレピータアクセスシャーシ（CH20） [2U 20枚カードスロット]　

プラスレピータアクセスシャーシ（CH20）2U 20枚カードスロット
  • ２Uサイズに最大２０枚のモジュールを搭載可能
  • CWDM／DWDMフィルタと組合せWDM伝送が可能
  • 電源二重化に対応し、HotSwapで交換可能
  • FANモジュールも、HotSwapで交換可能
  • 接点監視が可能
  • シャーシをカスケード接続し、複数台を一括監視が可能
  • SNMPによる監視が可能
  • GUI機能
  • コンソールポート有
  • 100Gカードを最大10枚搭載可能

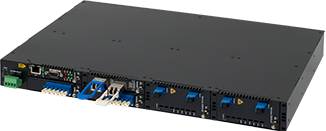

プラスレピータアクセスシャーシ（CH08） [1U 8枚カードスロット]

プラスレピータアクセスシャーシ（CH08） [1U 8枚カードスロット]
  • １Uサイズに最大８枚のモジュールを搭載可能
  • CWDM／DWDMフィルタと組合せWDM伝送が可能
  • 電源二重化（FAN付き）に対応し、HotSwapで交換可能
  • 接点監視が可能
  • SNMPによる監視が可能
  • GUI機能
  • コンソールポート有
  • 100Gカードを最大7枚搭載可能

プラスレピータアクセスシャーシCH02　[単体型　2枚カードスロット]

プラスレピータアクセスシャーシCH02　[単体型　2枚カードスロット]
  • NMCカードとラインカード　1枚搭載可能な小型シャーシ
  • 電源二重化・SNMP・コンソール対応
  • 縦型配置も可能でSINET5ラックに収容可能
  • 100Gカードを1枚搭載可能

対応プロトコル

対応プロトコル プラスレピータ
アクセス1000
アドバンス		 プラスレピータ
アクセスXG2		 プラスレピータ
アクセス100G
10Base-T ● - -
100Base-TX ● - -
100Base-FX - - -
1000Base-T ● - -
1000Base-X ● ● -
10GBase-R - ● -
40GBase-R4 - ●（2枚使用） ●
100GBase-R4 - - ●
1G Fibre Channel - ● -
2G Fibre Channel - ● -
4G Fibre Channel - ● -
8G Fibre Channel - ● -
10G Fibre Channel - ● -
16G Fibre Channel - ● -
OC1/STM0 - - -
OC3/STM1（155.52Mbps） - - -
OC12/STM4（622.08Mbps) - ● -
OC48/STM16（2.48832Gbps） - ● -
OC192/STM64(9.95328Gbs) - ● -
G.709 OTU2 (10.709225Gbps) - ● -
HD-SDI/3G-SDI - ● -

ページの先頭へ

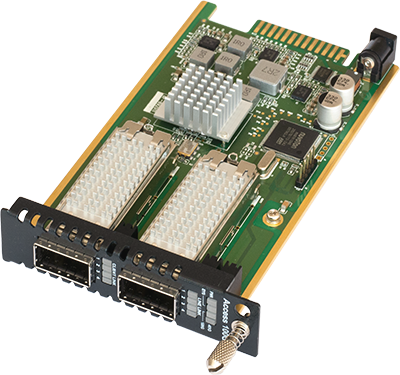

プラスレピータアクセス100Gカード

アクセス100Gカード
  • 40GbE および100GbE のマルチプロトコル対応カード
  • QSFP28 モジュールを搭載するポートを2 ポート装備
  • FEC 機能　ON/OFF に対応
  • エラーレート試験機能
  • 100GBase-SR4/LR4/ER4/ZR4/AOC などさまざまなIF に対応
  • PAM4　DWDM モジュールを利用することでDWDM 伝送に対応
  • シャーシCH20：10 枚、シャーシCH08：7 枚、シャーシCH02：1 枚を搭載が可能な超小型の100G メディアコンバータ
  • 1000 アドバンス/MG/XG/XG2 カードなどとシャーシへの混載が可能で柔軟なNW接続が可能
  • 既存シャーシのF/W を更新することで利用が可能

正面パネル

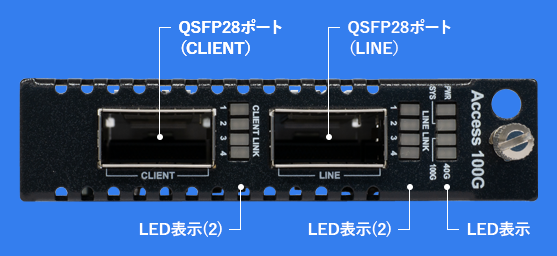

正面パネル写真

項目 色 ステータス 内容
PWR 緑 On 電源ON、カード有効
Off 電源OFF
点滅 電源ON、カード無効
SYS 緑 On システムOK
Off システムNG
点滅 ファームウェアアップグレード中
100G 緑 On 100G mode有効
橙 On 100G Alarm発生
– Off 100G mode無効
40G 緑 On 40G mode有効
橙 On 40G Alarm発生
– Off 40G mode無効
Link1 ~ 4 緑 On Link Up & Locked ※光を受信かつCDRがロックされている状況
橙 On Link Down ※光受信が無い状況
– Off 光トランシーバ未搭載またはポート無効

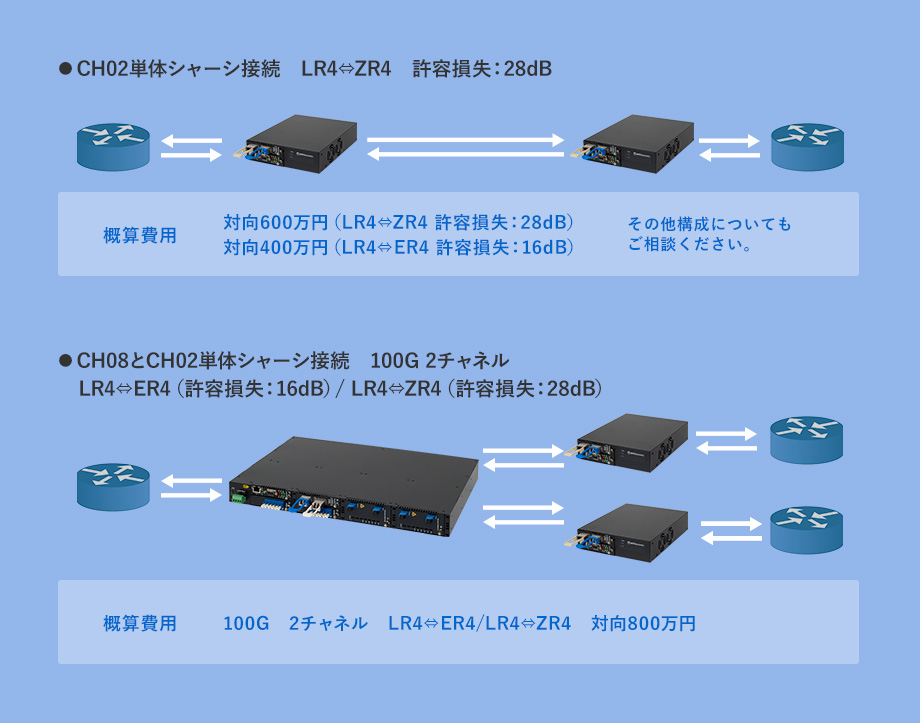

代表的な構成例と概算費用（100G）

代表的な構成

ページの先頭へ

QSFP28ラインナップ

QSFP28 AOC 100GBase-SR4 100GBase-LR4
製品写真 製品写真 製品写真
SWと直接接続するケーブルとして利用可能
伝送距離：数m		 MMFを使用してSW間を接続するモジュールとして利用
伝送距離：100m		 SMFを使用してSW間を接続するモジュールとして利用
伝送距離：10km
  波長：850nm
光仕様
TX：-6～+2.4dBm/Lane
RX：-10.33～+2.4dBm/Lane		 波長：1310nm（LAN-WDM）
光仕様
TX：-4.3～+4.5dBm/Lane
RX：-10.6～+4.5dBm/Lane
100GBase-ER4 100GBase-ZR4 100G　PAM4
DWDM対応QSFP28
製品写真 製品写真 製品写真
SMFを使用して拠点間をファイバ2芯で接続するモジュールとして利用
伝送距離：40km		 SMFを使用して拠点間をファイバ2芯で接続するモジュールとして利用（半導体光増幅器を内蔵）
伝送距離：80km 		SMFを使用して拠点間をDWDMでファイバ1芯および2芯で接続するモジュールとして利用
伝送距離：80km（分散補償と光増幅器が必要です。）
波長：1310nm（LAN-WDM）
光仕様
TX：-2.5～+6.5dBm/Lane
RX：-20.5～-3.5dBm/Lane 		波長：1310nm（LAN-WDM）
光仕様
TX：-2.0～+7.0dBm/Lane
RX：-31.0～+4.5dBm/Lane 		波長：1550nm（ITU.T20～59）
光仕様
TX：-11.0～-8.0dBm/Lane
RX：-2.0～-6.0dBm/Lane

ページの先頭へ

操作画面

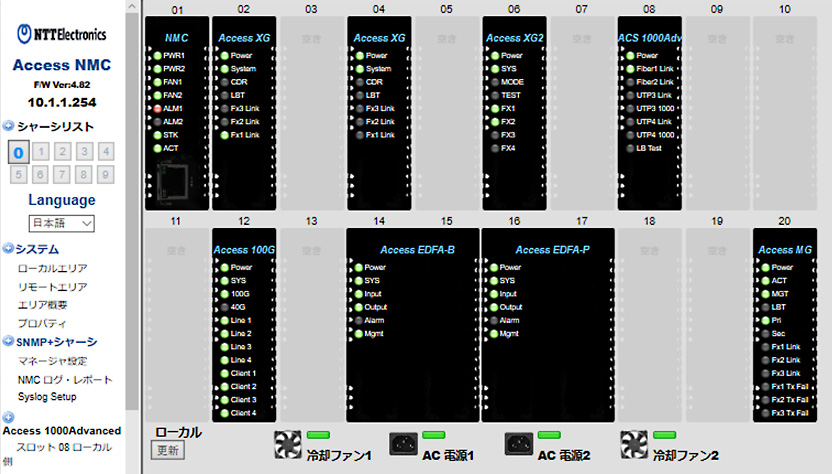

操作画面1

  • シャーシに搭載されているカードを一括で管理することが可能です。
  • 電源・ファン及び各カードのステータスLEDもGUIに反映しているので直感的に状態がわかりやすくなっています。

主な機能

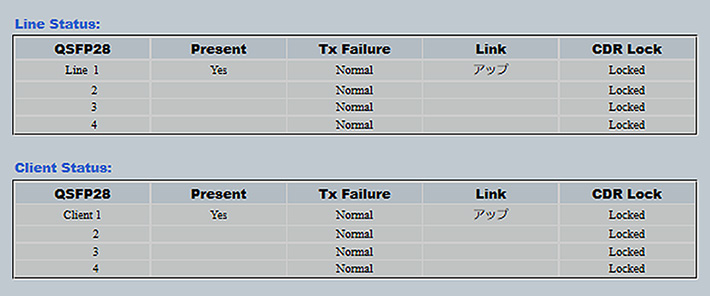

Line側/Client側のステータス確認が可能です。（レーザ異常/Link状態/CDRのロック状態）

操作画面2

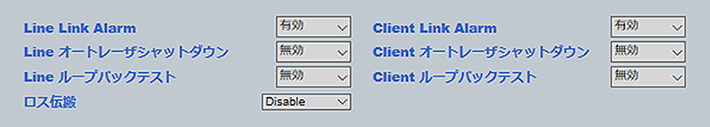

オートレーザシャットダウン機能 / ループバック機能 / ロス伝搬機能

操作画面3

FEC機能
Client側　Line側のどちらにも設定が可能です。両ポートともにFEC機能を有効にすることで、3R中継装置としてもご利用いただけます。FECゲインは、4dBとなります。)

操作画面4

デジタル診断機能

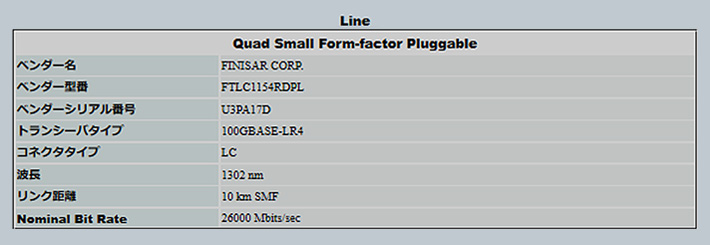

QSFP28のベンダ名/型番/シリアル番号/トランシーバタイプ等を確認することができます。また、デジタル診断機能により、各レーン毎の光送受信レベルや温度/電圧値/電流値/パワークラスの情報取得が可能です。

モジュールのベンダ情報などが表示されます

ベンダ表示

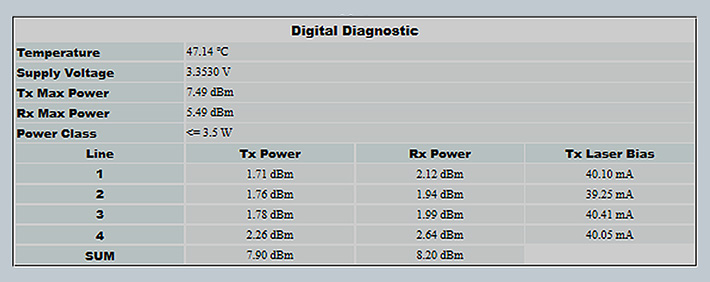

4レーンの送受信レベルとトータルパワーを確認。一次切り分けの手段として有効です。

送受信レベル表示

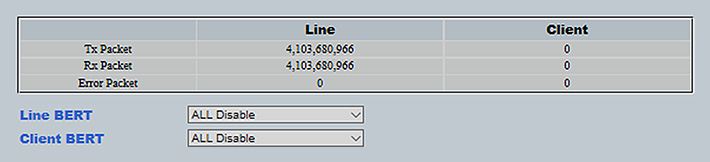

BERT試験機能

BERT機能を搭載しており、PRBSパターン（疑似ランダムパターン）の信号発生およびチェッカー機能を使用することができます。
BERT機能は送信フレーム数、受信フレーム数、エラーカウントの表示が可能です。

送信・受信パケット数とエラーパケット数のカウンタがあります。

BERT

ページの先頭へ

DWDM伝送関連

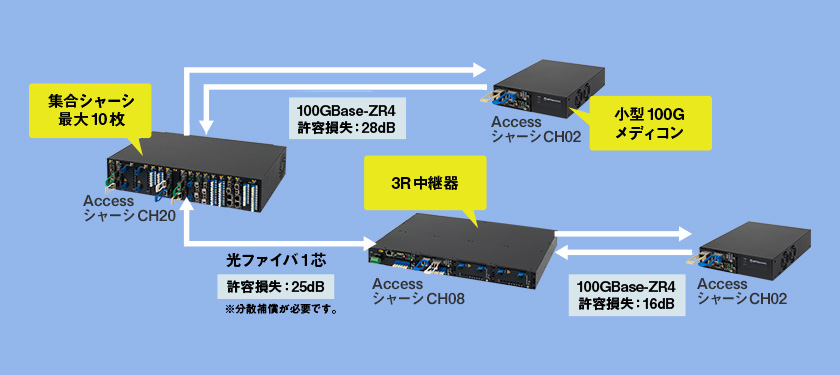

構成1 柔軟な構成例

構成イメージ1

  • CH02シャーシを利用することで、小型100Gメディコンとして利用
  • 長距離QSFP28を2個搭載することで、中継用リピータとして利用
  • 最大10枚の100Gカードを実装して、最大1Tbpsを1シャーシで収容
  • ファイバ2芯　16dB/28dB　及び　ファイバ1芯　25dBの伝送を実現

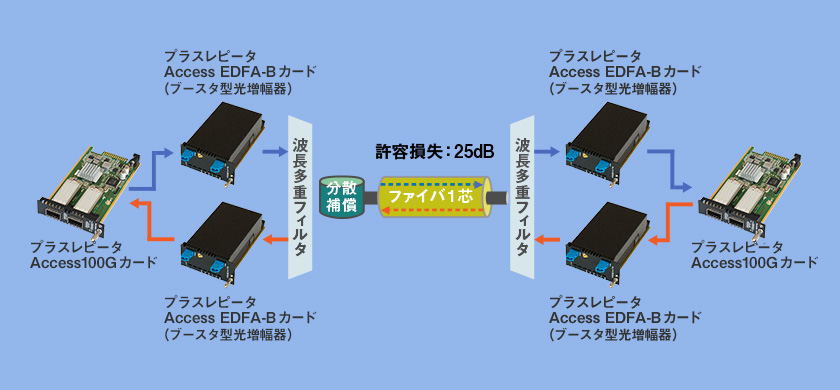

構成2 100G 光ファイバ1芯伝送構成

構成イメージ2

  • PAM4 DWDM対応QSFP28モジュールを使用することで、100Gも光ファイバ1芯伝送を実現
  • 送受信ともに光増幅器を使用することで、許容損失：25dBまで対応
  • 分散補償ファイバにより、分散補償をすることで、最長80kmの伝送を実現
  • 100GbE×4チャネル=400Gbpsの伝送にも対応

光増幅器カード

プラスレピータアクセスBAMPカード

プラスレピータアクセスBAMPカード
  • ブースタアンプタイプのEDFA
  • 入力範囲　-10～0dBm　最大出力パワー　+15dBm
  • 0.1dBm刻みでゲインコントロールが可能
  • XGカードと組み合わせて、BAMPカードの光出力をコントロール可能
  • DWDM4波　増幅に対応し10GbE×4チャネル及び40GbEの光増幅器として利用可能

プラスレピータアクセスEDFA-Bカード
プラスレピータアクセスEDFA-Pカード

プラスレピータアクセスEDFA-Bカード・プラスレピータアクセスEDFA-Pカード
プラスレピータアクセスEDFA-B カード（ブースタ型光増幅器）
  • WDM に対応したブースタアンプタイプのEDFA カード
  • 入力範囲：-10~+10dBm
  • 利得：11 ～ 20dB
  • 飽和光出力パワー：+21dBm
プラスレピータアクセスEDFA-P カード（プリアンプ型光増幅器）
  • WDM に対応したプリアンプタイプのEDFA カード
  • 入力範囲：-30～-10dBm
  • 利得：15 ～ 25dB
  • 飽和光出力パワー：+10dBm
