デジタル映像
Digital Video

4K/HD/SDデコーダ
HC10000DS/HC11000DS

製品写真「HC10000DS/HC11000DS」

高機能、高信頼、10bit 4:2:2 HEVC, H.264/AVC, and MPEG-2デコーダ。

この製品に関するニュースが1件あります。

主な特長

  • 10bit 4:2:2/4:2:0、HDTV/SDTV、4Kに対応
  • H.265/HEVC、H.264/MPEG-4 AVC、MPEG-2 Videoに対応
  • HD 33ms、4K 100ms超低遅延に対応
  • エンベデッドオーディオ最大16ch、8PES対応
  • アンシラリデータ伝送可能
  • Dolby Digital Pass-through対応
  • 12G-SDI出力可能
  • AES/EBU音声出力可能（HC11000DSのみ）
  • GENLOCK可能
  • FEC、ARQに対応したIPv4、IPv6マルチキャスト/ユニキャスト伝送可能
  • シームレスプロテクション（パケット補完）機能搭載
  • 操作用とTS over IP用にそれぞれ専用のEthernetポートを二つずつ搭載
  • 電源二重化（HC11000DS）

ページの先頭へ ▲

アプリケーション

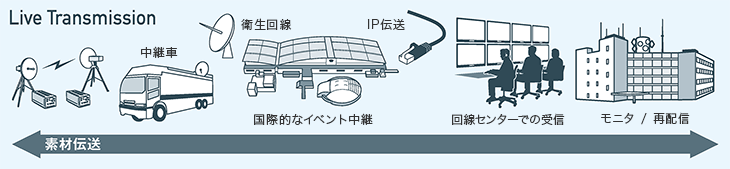

Live Transmissionの概要図。例として国際的なイベント中継などは、衛生回線と中継車で映像素材を伝送。またIP伝送で回線センターで受信し、モニタリング・再配信する方法がある。

ページの先頭へ ▲

前面／背面パネル

HC10000DS (1RU Half) : 前面パネル

写真「HC10000D、HC10000D-4K(1RU Half)の正面パネル」

HC11000DS (1RU Full) : 前面パネル

写真「HC11000D、HC11000D-4K(1RU Full)の正面パネル」

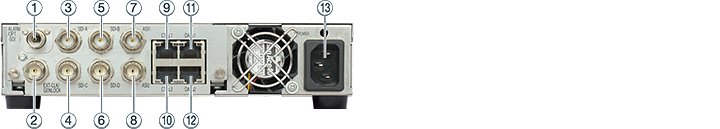

HC10000DS (1RU Half) : 背面パネル

HC10000D、HC10000D-4K(1RU Half)の背面パネル

  1. 12G-SDI-OUT OP4
  2. GENLOCK
  1. SDI-A
  2. SDI-C
  3. SDI-B
  4. SDI-D
  1. ASI1
  2. ASI2
  3. CTRL1
  4. CTRL2
  1. DATA1
  2. DATA2
  3. AC inlet

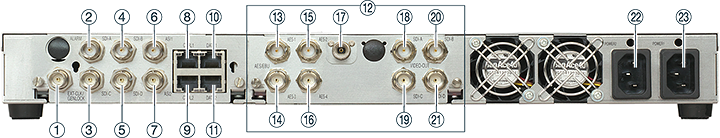

HC11000DS (1RU Full) : 背面パネル

HC11000D、HC11000D-4K(1RU Full)の背面パネル

  1. GENLOCK
  2. SDI-A
  3. SDI-C
  4. SDI-B
  5. SDI-D
  1. ASI1
  2. ASI2
  3. CTRL1
  4. CTRL2
  1. DATA1
  2. DATA2
  3. Option Slot
オプションボード

13 14 15 16 18 19 20 21 :
デジタル音声出力ボード OP1

13 14 15 16 17 18 19 20 21 :
12G-SDI/AES出力ボード OP5

  1. AES/EBU1
  2. AES/EBU3
  3. AES/EBU2
  4. AES/EBU4
  1. 12G-SDI-OUT
  2. SDI-A
  3. SDI-C
  4. SDI-B
  5. SDI-D
  1. AC inlet2
  2. AC inlet1

ページの先頭へ ▲

仕様

映像

出力インターフェース BNC : 12G-SDI（SMPTE ST 2082-1）/3G-SDI（SMPTE ST 424）/HD-SDI（SMPTE ST 292）/SD-SDI（SMPTE ST 259）
復号方式 H.265/HEVC、H.264/MPEG-4 AVC、MPEG-2 Video
プロファイル；
レベル
（対応フォーマットは
下記参照） 		H.265/HEVC Profile：Main 4:2:2 10、Main 10、Main
Level：5.1、4.1、4
H.264/MPEG-4 AVC Profile：High4:2:2（10bit）、High10、High、Main
Level：4.2、4.1、4.0、3.2、3.0
MPEG-2 Video Profile：422P、Main
Level：High、Main
映像
フォーマット@
フレームレート		 H.265/HEVC 2160P（3840×2160）@23.98Hz、29.97Hz、50Hz、59.94Hz
1080P（1920/1440×1080）@23.98Hz、29.97Hz、50Hz、59.94Hz
1080I（1920/1440×1080）@25Hz、29.97Hz
720P（1280×720）@50Hz、59.94Hz
576I（720×576）@25Hz
480I（720×480）@29.97Hz
H.264/MPEG-4 AVC 1080P（1920/1440×1080）@23.98Hz、29.97Hz
1080I（1920/1440×1080）@25Hz、29.97Hz
720P（1280×720）@50Hz、59.94Hz
576I（720×576）@25Hz
480I（720×480）@29.97Hz
MPEG-2 Video 1080I（1920/1440×1080）@25Hz * 、29.97Hz
720P（1280×720）@50Hz、59.94Hz
576I（720×576）@25Hz
480I（720×480）@29.97Hz

音声

出力フォーマット エンベデッドオーディオ16ch（SMPTE ST 299、SMPTE ST 272）、AES/EBU 8ch OP1
復号方式 MPEG-1 L2：1ch（Mono）、2ch（Dual Mono）、2ch（Stereo）；max. 8PES
MPEG-2 AAC-LC：1ch（1/0）、2ch（1+1）、2ch（2/0）、4ch(3/1）、5.1ch（3/2/1）、6ch（2/2/2）；max.4PES
MPEG-4 AAC-LC：2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）；max. 4PES
MPEG-4 HE-AACv1：2ch（2/0）、5.1ch（3/2/1）；max. 2PES
MPEG-4 AAC-ELD：2ch（2/0）、4ch（3/1）、5.1ch（3/2/1）；max. 2PES
SMPTE ST 302：2、4、6、8ch； max. 4PES
Dolby Digital Pass Through ; max. 6PES
MPEG-4 ALS OP6 : 2ch(2/0)、5.1ch(3/2/1) ; max. 2PES

アンシラリデータ

データ形式 TIMECODE、ARIB TR-B22/TR-B23、SMPTE ST 2038

トランスポートストリーム（TS）

入力インターフェース DVB-ASI : BNC×1（0.8Vp-p 75Ω）; IP : 100BASE-TX/1000BASE-T×2（RJ-45）
入力ストリーム形式 MPEG-2 TS（188/204byte）; IP伝送時 : Time-stamped TS（TTS）（192byte）、Advanced TS（192byte）
最大TSレート 200.000Mbps
TS暗号の復号 BISS-2 1/E/CAOP7 OP8、BISS-1/EOP2 OP7

ネットワーク

インタフェース DATA1 : 100BASE-TX/1000BASE-T（RJ-45）
DATA2 : 100BASE-TX/1000BASE-T（RJ-45）
伝送方式 RTP/UDP/IP（SMPTE ST 2022-2：2007、RFC2250、RFC3550、RFC1889）、Unicast/Multicast
ネットワーク機能 IPv4 : IGMPv2/v3、NTP、DHCP、Ping、Syslog、PPPoE
IPv6 : MLDv2、Ping、Syslog、IPoE
エラー訂正機能 FEC（SMPTE ST 2022-1 : 2007/Pro-MPEG COP#3 R2 方式）、ARQ
その他 シームレスプロテクション OP3

制御

ローカルコントロール LCD（20桁×4 / 輝度調整可能）＋操作スイッチ（7ボタン）
リモートコントロール WEB GUI、SNMP v1、Ping、Syslog

その他

外形寸法 HC10000DS：幅209 × 高さ44 × 奥行430（mm）（突起物を含まず）
HC11000DS：幅432 × 高さ44 × 奥行430（mm）（突起物を含まず）
質量 HC10000DS：5kg 以下
HC11000DS：8kg 以下（オプションボード未搭載時）
電源電圧 100～240VAC（50/60Hz）（DC電源については別途相談）
消費電力 HC10000DS：シングル電源 / 100W以下
HC11000DS：二重化電源 / 150W以下
使用環境 温度：0～45℃
湿度：30～90％（結露なきこと）
RoHS対応 RoHS、VCCI ClassA、FCC ClassA、EN55032 ClassA、EN61000-3-2、EN61000-3-3、EN55024、ICES

オプション一覧

　 記号 オプション品名 内容
ハードウェア OP1 HC11000_OP_AES デジタル音声入力ボード
（HC11000D-4K専用）
OP4 HC10000D_OP_12G 12G-SDI出力
（工場出荷時オプション）
OP5 HC11000D_OP_AES-12G 12G-SDI/AES出力ボード
（工場出荷時オプション）
ソフトウェア OP2 HC1x000D_OP_BISS BISS復号
OP3 HC1x000D_OP_SEAMLESS シームレスプロテクション
OP6 HC1x000D_OP_ALS MPEG-4 ALS復号（注）条件あり
OP7 HC1x000D_OP_BISS2UG BISS-2復号機能追加（BISS-1OP2導入機器対象）
OP8 HC1x000D_OP_BISS1+2 BISS-1、BISS-2復号

（注）MPEG-4 ALS OP6 の詳細仕様および実装条件については下記までお問い合わせください。
