H.264/AVC and MPEG-2 HDTV/SDTV エンコーダ
HVE9110

用途に応じて画質や効率・遅延に特化可能。幅広い運用に柔軟に対応します。

製品写真「HVE9110」

MPEG-2とH.264/AVCの両フォーマット対応のエンコーダHVE9110は、HVE9100の高画質・高機能・高安定性に加え、各種補助データの伝送や高効率モードによる画質向上に対応しました。

H.264/AVC符号化時には1フレーム超低遅延に対応。
電源二重化により信頼性を高めており、さまざまな運用に適用できます。

主な特長

  • H.264/AVC ＆ MPEG-2対応エンコーダ
  • 超低遅延：3フレーム、1フレーム （オプション ※10 ※11 ） ※
  • 超低遅延での音声圧縮（オプション ※5 ）※
  • 1080i、1080p、720p、576i、480iなど、多様なビデオフォーマット互換
    • 1080p50、1080p59.94、1080p60に対応 （オプション ※3 ）
  • Embedded音声8ch対応、最大4PES伝送
    • MPEG-1 LayerII: Stereo x 4
    • MPEG-2 AAC/MPEG-4 AAC/HE-AAC: 5.1+Stereo
    • 最大4PES/8chまで音声符号化方式の組み合わせ可能
  • 日本語字幕、Closed Caption送出対応：CEA-608、CEA-708、ARIB STD-B37
  • Ancillaryデータ伝送可能：Time Code、SMPTE RDD11、SMPTE2038、ARIB TR-B22、ARIB TR-B23、OP-47
  • Satellite Carrier ID対応
  • MVD5000およびHVD9130との組み合わせでシームレスプロテクション（パケット補完）機能に対応（※デコーダ側のオプション）
  • レート変更時においてもシームレス符号化を継続 ※
  • IP伝送可能（誤り訂正符号（FEC）付）
  • DHCP対応
  • コントロールボタン付きフロントディスプレイによる簡単操作
  • SNMP機能、Web GUIを搭載
  • BISS-1/E機能搭載（オプション ※9 ）
  • 短時間起動（約23秒）
  • 電源二重化
  • 欧州指令RoHS対応

※H.264/AVC符号化時のみ対応

オプション ※3 ※5 ※9 ※10 ※11 については、こちらのオプション一覧を参照してください。

ページの先頭へ ▲

外観

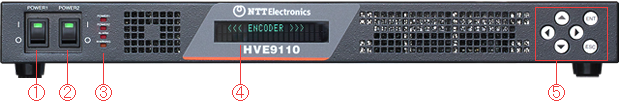

HVE9110：前面パネル

HVE9110の前面パネル

  1. Power switch 1
  2. Power switch 2
  3. Status LEDs
  1. Display panel
  2. Operation buttons

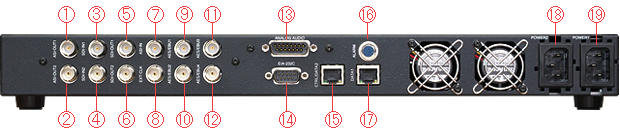

HVE9110：背面パネル

HVE9110の背面パネル

  1. ASI-OUT1
  2. ASI-OUT2
  3. SDI-IN1
  4. SDI-IN2
  5. SDI-OUT1
  6. SDI-OUT2
  1. ASI-IN
  2. EXT-CLK
  3. AES/EBU1
  4. AES/EBU2
  5. AES/EBU3
  6. AES/EBU4
  1. ANALOG AUDIO
    （オプション）
  2. EIA-232C
  3. CTRL/DATA2
  4. ALARM
  5. DATA1
  1. AC inlet 2
  2. AC inlet 1

ページの先頭へ ▲

仕様

対応規格

システム ISO/IEC13818-1（MPEG-2 SYSTEM TRANSPORT STREAM）
映像 ITU-T H.264 | ISO/IEC 14496-10 AVC
ISO/IEC13818-2（MPEG-2 VIDEO）
音声 ISO/IEC11172-3（MPEG-1 AUDIO LayerⅡ）
ISO/IEC13818-7（MPEG-2 AAC） LCプロファイル
ISO/IEC14496-3 subpart 4（MPEG-4 AAC） LCプロファイル ※4
ISO/IEC14496-3 Amendment 1（MPEG-4 HE-AAC v1） ※4
ISO/IEC14496-5:2001 Amendment 24：2009（MPEG-4 AAC-ELD） ※5
SMPTE302M-2002

映像仕様

映像フォーマット
（H.264/AVC）		 1080I（1920/1440/1280/960×1080）@25Hz、29.97Hz、30Hz：SMPTE274M
1080P（1920/1440/1280/960×1080）@23.98Hz、24Hz：SMPTE274M ※2
1080P（1920/1440/1280/960×1080）@29.97Hz、30Hz：SMPTE274M ※3
1080P（1920/1440/1280/960×1080）@50Hz、59.94Hz、60Hz：SMPTE274M ※3
*4：2：0のみ（4：2：2は対応不可）
720P（1280×720）@50Hz、59.94Hz、60Hz：SMPTE296M
480I（720/352×480）@29.97Hz：SMPTE125M
576I（720/352×576）@25Hz：ITU-R BT.656-4
映像フォーマット
（MPEG-2）		 1080I（1920/1440×1080）@25Hz、29.97Hz、30Hz：SMPTE274M
1080P（1920/1440×1080）@23.98Hz、24Hz：SMPTE274M ※2
720P（1280×720）@50Hz、59.94Hz、60Hz：SMPTE296M
480I（720/352×480）@29.97Hz：SMPTE125M
576I（720/352×576）@25Hz：ITU-R BT.656-4
512I（720/352×480）@29.97Hz：SMPTE125M
プロファイル
&レベル		 H.264/AVC Profile：Main、High、High4:2:2（8bit）
Level：4.2/4.1/4.0/3.2/3.0
Entropy：CABAC/CAVLC
MPEG-2 MP@HL、422P@HL、MP@ML、422P@ML
映像入力
 SMPTE424M/SMPTE292M/SMPTE259M BNC×2系統（0.8Vp-p 75Ω）
映像スルー出力
GOP構造 M=1 to 3、N=1 to 30

音声仕様

音声入力 AES/EBU（8ch）：BNC×4系統（1 Vp-p 75Ω）
Embedded Audio（SDI1 8ch）：SMPTE299M、SMPTE272M
Embedded Audio（SDI2 8ch）：SMPTE299M、SMPTE272M
Analog（4ch）：D-SUB 15Pin（balanced、20KΩ、変換レベル：＋4dBm to －18dBFS、飽和レベル：＋20dBm）※1
エンコードCH AES最大8ch、Embedded 最大 8ch、Analog 最大4ch ※1（ステレオ単位に選択可能）
符号化方式 MPEG-1 L2（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES
MPEG-2 BC（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES
MPEG-2 AAC-LC（1ch（1/0）、2ch（1+1）、2ch（2/0）、4ch（4/0）、5.1ch（3/2/1）、6ch（6/0））最大2PES
MPEG-4 AAC-LC（2ch（2/0）、5.1ch（3/2/1））最大2PES ※4
MPEG-4 HE-AACv1（2ch（2/0）、5.1ch（3/2/1））最大2PES ※4
MPEG-4 AAC-ELD（2ch（2/0）、4ch（3/1）、5.1ch（3/2/1））最大2PES ※5
SMPTE302M（2、4、6、8ch）最大4PES
サンプリング周波数 48kHz
サンプリングビット 16bit（MPEG-1、MPEG-2 BC、MPEG-2/4 AAC、MPEG-4 HE-AAC、MPEG-4 AAC-ELD）、16/20bit（SMPTE302M）
ビットレート 128/192 kbps（MPEG-1、MPEG-2 BC 1ch）
128/192/256/384 kbps（MPEG-1、MPEG-2 BC 2ch）
128/192 kbps（MPEG-2 AAC-LC 1ch）
128/192/256/320/384 kbps（MPEG-2/4 AAC-LC 2ch）
320/384/480/512/640 kbps（MPEG-2/4 AAC-LC 4ch、5.1ch、6ch）
64/96/128 kbps（MPEG-4 HE-AAC 2ch）※4
128/192/256 kbps（MPEG-4 HE-AAC 5.1ch）※4
128/192/256 kbps（MPEG-4 AAC-ELD 2ch）※5
256/384/512/640 kbps（MPEG-4 AAC-ELD 4ch、5.1ch）※5
パススルー Dolby Eの外部エンコーダ遅延吸収機能（0～2フレーム）
音声CH制御 ARIB STD-B39 ※6

補助データ

パケット TIMECODE、SMPTE334M、SMPTE2038、ATSC A/72、ARIB TR-B22、ARIB TR-B23、ARIB STD-B37 ※7

テスト信号

映像 カラーバー動画信号
音声 1kHz サイン波

TS仕様

出力インターフェース DVB-ASI：BNC×2系統（0.8Vp-p 75Ω）
IP ※8 100Base-TX/1000Base-T（RJ-45）×2系統（カテゴリ 5/5e/6）RTP/UDP/IP（RFC1889）、FEC（Pro-MPEG COP#3 R2方式）
外部クロック入力 最大160.0000MHz（ARIB STD B-18クロック入力に準拠）
BNC×1系統（0.8Vp-p 75Ω）
ストリームタイプ TS（188/204バイト: リードソロモン無し）
最大多重度 映像：1、音声：最大8、補助データ：最大3、合計：12
最大TSレート 160.0000Mbps（内部設定は1kbps単位）

制御仕様

ローカルコントロール 蛍光表示管（20桁×2）＋操作スイッチ（6ボタン）
リモートコントロール LAN 100Base-TX/1000Base-T（RJ-45）
メンテナンスI／O LAN 100Base-TX/1000Base-T（RJ-45）
（リモートコントロールと共用）
アラーム出力 ブザー音（音量調整可能）、リレー接点出力（2NO/NC接点）
外部リセット リレー接点入力によるシステムリセット（1NO接点）
機器監視制御 SNMP、WEB Based GUI

その他

TS暗号化 BISS-1/E ※9
外形寸法 幅432 × 高さ44 × 奥行460（mm）（突起物を含まず）
質量 6kg以下
電源電圧 100～240 VAC（50/60Hz）
消費電力 75W以下
使用環境 0～45℃, 30～90％（結露なきこと）
RoHS対応 RoHSに対応しています


オプション一覧

ハードウェア

記号 オプション品名 内容
※1 HE9_OP_AnalogAudio アナログ音声入力

ソフトウェア

記号 オプション品名 内容
※2 HE9_OP_23P24P 1080P24、1080P23.98フォーマット対応
※3 HE9_OP_60P 1080P60、1080P59.94、1080P50、1080P30、
1080P29.97フォーマット対応
※4 HE9_OP_HEAAC HE-AAC、MPEG-4 AACによる音声符号化
※5 HE9_OP_AACELD MPEG-4 AAC-ELDによる音声符号化
※6 HE9_OP_B39 ARIB STD B39
※7 HE9_OP_B37 ARIB STD B37
※8 HE9_OP_GIP TS over IP出力
※9 HE9_OP_BISS BISS
※10 HE9_OP_ULDELAY 超低遅延（1フレーム、3フレーム）
※11 HE9_OP_SLDELAY 低遅延（3フレーム）

※10、※11はH.264/AVC符号化時のみ対応
