H.264/AVC IPエンコーダ/デコーダ
MV5000シリーズ
放送クオリティの高画質・低遅延をIP回線で実現
自社開発の高画質LSIを搭載し、低ビットレートでも高画質かつ低遅延なHD映像伝送を実現。IPストリームの2本同時出力が可能で、LAN／WANを組み合わせたネットワーク構成に柔軟に対応します。
製品に関するお問い合わせ
製品カタログダウンロードこの製品に関するニュースが1件あります。
主な特長
- NTTイノベーティブデバイス製の高画質ワンチップLSIを搭載
- 放送素材伝送で培われた高画質技術を集約
- 低遅延化を実現（オプション ※2 ※4）
- 通信機能の強化
- IPストリーム（ユニキャスト／マルチキャスト）を2本同時出力可能
- IPv4/v6、FEC、ARQに対応し、IP回線でも高品質な映像伝送が可能
- シームレスプロテクション（パケット補完）機能搭載（オプション ※3 ※13）
- ストリームスイッチ（ストリーム自動切替）機能搭載（オプション ※13）
- 監視ソリューションに対応
- カメラやセンサーなどの遠隔機器制御に対応するRS-232Cパススルー機能を搭載
- ネットワークカメラからの映像ESストリーム受信機能搭載（オプション ※15）
- アカウント管理、スーパーインポーズ機能搭載
- 映像レート変更時においてもシームレスな符号化を実現（オプション ※7）
- TSパススルー機能（オプション ※6 ※12）
- コンパクト1Uハーフサイズ
オプション ※2 ※3 ※4 ※6 ※7 ※12 ※13 ※15 については、こちらのオプション一覧を参照してください。
アプリケーション

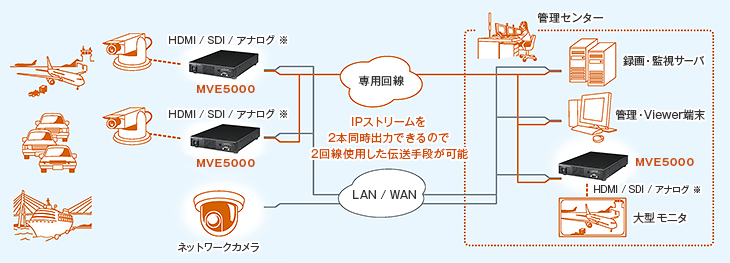

例：映像監視
※MV5000アナログ版が対応
外観
前面／背面パネル （エンコーダ）

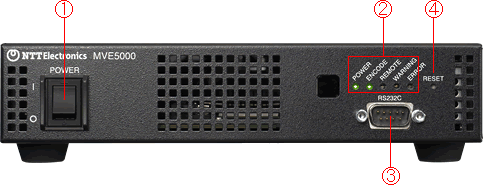

前面パネル MVE5000（エンコーダ）
- 電源スイッチ
- ステータスLED
- RS-232C
- リセットボタン
背面パネル MVE5000（エンコーダ） 標準版
- HDMI-IN
- SDI-IN
- SDI-THRU
- LAN-FE
- LAN-GbE
- AC100-240V
前面／背面パネル （デコーダ）

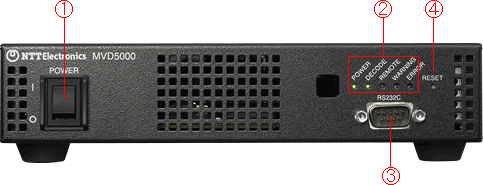

前面パネル MVD5000（デコーダ）
- 電源スイッチ
- ステータスLED
- RS-232C
- リセットボタン

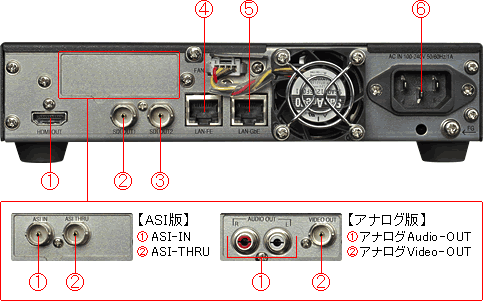

背面パネル MVD5000（デコーダ） 標準版
- HDMI-OUT
- SDI-OUT1
- SDI-OUT2
- LAN-FE
- LAN-GbE
- AC100-240V
仕様
| エンコーダ | デコーダ | 標準版 | アナログ版 | ASI版 | |
|---|---|---|---|---|---|
| 映像 | 入力 フォーマット |
出力 フォーマット |
HD-SDI（SMPTE292M）、SD-SDI（SMPTE259M）、HDMI（HDCP非対応） | ||
| アナログコンポジット （NTSC / PAL） |
|||||
| 符号化方式 | 復号化方式 | H.264/MPEG-4 AVC Profile：High / Main Level：4.1 / 4.0 / 3.2 / 3.0 |
|||
| MPEG-2 Video ※9 HD : MP@HL SD : MP@ML（デコーダのみ） |
|||||
| 映像フォーマット | 1080i : 1920/1440/1280/960×1080 720p : 1280/960/640×720 576i : 720/352×576、352×288 ※3 480i : 720/352×480、352×240 ※3 |
||||
| フレームレート | 1080i：25 / 29.97（SMPTE274M） 720p：50 / 59.94（SMPTE296M） 576i：25（ITU-R BT.656-4） 480i：29.97（SMPTE125M） |
||||
| 音声 | 入力 フォーマット |
出力 フォーマット |
SDIエンベデッドオーディオ、 HDMIエンベデッドオーディオ（2chのみ） |
||
| アナログオーディオ : RCA | |||||
| 符号化方式 | 復号化方式 | MPEG-1 Audio Layer Ⅱ（2ch） 最大2PES ※A | |||
| 非圧縮音声（SMPTE302M）（2ch）※3 ※10 最大2PES ※A | |||||
| MPEG-2 AAC（2ch、5.1ch）※1 ※8 最大1PES | |||||
| システム | 出力 ストリーム 形式 |
入力 ストリーム 形式 |
MPEG-2 TS、Timestamped TS（TTS）（IPのみ）、MPEG-2 PS（IPのみ、デコーダのみ） ※14、映像ES（IPのみ、デコードのみ） ※15 | ||
| 出力 インタフェース |
入力 インタフェース |
IP | IP、DVB-ASI | ||
| 出力 TSレート (最大) |
入力 TSレート (最大) |
エンコーダ : 50Mbps、デコーダ : 80Mbps | |||
| ネットワーク | インタフェース | LAN-GbE 10BASE-T / 100BASE-TX / 1000BASE-T（RJ-45）、 LAN-FE 10BASE-T / 100BASE-TX（RJ-45） |
|||
| 伝送方式 | RTP/UDP/IP（SMPTE2022-2-2007、RFC2250、RFC3550、RFC3984（FU-Aのみ） ※15）、Unicast / Multicast | ||||
| ネットワーク機能 | IPv4/IPv6、IGMP v2/v3、MLDv2、RTSP ※15、SNTP、DHCP、Ping、PPPoE、Syslog ※3 ※10、SAP ※5 ※11 | ||||
| エラー訂正機能 | FEC（SMPTE2022-1-2007 / Pro-MPEG COP#3 R2）、ARQ | ||||
| 制御 | インタフェース | Power ON/OFFキー、RESETボタン、 LAN-GbE 10BASE-T / 100BASE-TX / 1000BASE-T（RJ-45）、 LAN-FE 10BASE-T / 100BASE-TX（RJ-45） |
|||
| 制御方式 | Web GUI、SNMP v1 / v2c、Web API | ||||
| その他機能 | スーパーインポーズ、IPストリーム2本同時出力、RS-232Cパススルー機能、 シームレスプロテクション ※3 ※13、TSパススルー機能 ※6 ※12、シームレス映像レート変更 ※7 |
||||
| 外形寸法 | 幅210×奥行300×高さ44（mm）（突起物を含まず） | ||||
| 質量 | 2.6kg 以下 | ||||
| 電源 | AC100～240V、50Hz / 60Hz | ||||
| 消費電力 | 25W以下 | ||||
| RoHS対応 | RoHSに対応しています | ||||
※A：MPEG-1 Audio Layer IIおよび非圧縮音声を設定時のみ最大2PESが使用可能です。（ステレオ×2）
オプション一覧【ソフトウェア】
MVE5000（エンコーダ）
| 記号 | オプション品名 | 内容 | |
|---|---|---|---|
| ※1 | MVE5000_OP_AAC | MPEG-2 AAC-LC（2ch×1、5.1ch×1）符号化 | |
| ※2 | MVE5000_OP_SLDELAY | Super Low Latency Mode（3フレーム） | |
| ※3 | 基本PACK MVE5000_OP_PACK_V5 |
プリセット＋8、SMPTE302M（2ch）、Dolby Eパススルー、シームレスプロテクション、SDI監視、スーパーインポーズ表示設定拡張、GOP構造設定拡張、映像フォーマット（576i： 352×288、480i： 352×240）、NIT/SDT、入力映像によるプリセット自動選択、Web GUI設定拡張（軽量動作モード、アクセス制限、ポート番号）、Syslog、低TSレート対応、符号化フィルタ設定拡張、シリアルパススルー設定拡張、SD映像のアスペクト比設定対応 | |
| ※4 | MVE5000_OP_PACK_ULDELAY | Ultra Low Latency Mode（1フレーム） （MVE5000_OP_SLDELAYを含む） |
|
| ※5 | MVE5000_OP_PACK_SAP | Session Announcement Protocol（SAP） | |
| ※6 | MVE5000_OP_PACK_TS-PASS | TSパススルー | |
| ※7 | MVE5000_OP_PACK_SBRC | シームレス映像レート変更 | |
（注1）※4 ※5 ※6 ※7は、基本PACK（※3）を適用した上で追加するオプションになります。
MVD5000（デコーダ）
| 記号 | オプション品名 | 内容 | |
|---|---|---|---|
| ※8 | MVD5000_OP_AAC | MPEG-2 AAC-LC（2ch×1、5.1ch×1）復号化 | |
| ※9 | MVD5000_OP_MPEG2 | MPEG-2（4:2:0）復号化 | |
| ※10 | 基本PACK MVD5000_OP_PACK_V5 |
プリセット+8、SMPTE302M（2ch）、Dolby Eパススルー、スーパーインポーズ表示設定拡張、IP受信設定拡張、デコード設定拡張、映像出力設定拡張、Web GUI 設定拡張（軽量動作モード、アクセス制限、ポート番号、受信アドレス表示）、Syslog、シリアルパススルー設定拡張 | |
| ※11 | MVD5000_OP_PACK_SAP | Session Announcement Protocol（SAP） | |
| ※12 | MVD5000_OP_PACK_TS-PASS | TSパススルー | |
| ※13 | MVD5000_OP_PACK_SEAMLESS | シームレスプロテクション、ストリームスイッチ | |
| ※14 | MVD5000_OP_PACK_MPEG2-PS | MPEG-2 PS受信（IPのみ） | |
| ※15 | MVD5000_OP_PACK_ES | ネットワークカメラからの映像ES受信 | |
（注2）※11 ※12 ※13 ※14 ※15は、基本PACK（※10）を適用した上で追加するオプションになります。
（注3）※15 動作確認済のネットワークカメラについてはお問合せください。
- 本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
- 当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
- 製品を輸出する場合には、日本国および関係国の輸出関連法を遵守してください。
- “Dolby”は、ドルビーラボラトリーズ（Dolby Laboratories, Inc）の登録商標です。その他記載されている各社名および各商品名は、各社の商標または登録商標です。
