10bit 4:2:2 H.264/
AVC and MPEG-2デコーダHVD9130
高機能、高信頼、10bit 4:2:2 H.264/AVC and MPEG-2デコーダ
NTTイノベーティブデバイスのハイエンドエンコーダとの組み合わせで超低遅延における圧縮音声伝送が可能です。
4K伝送においては、外部同期無しで完全同期した映像出力が実現できます。
特長
- 10bit 4:2:2 H.264/AVC and MPEG-2デコーダ（MPEG-2はオプション ※5）
- HVE9110、HVE9210、HVE9230、XVE9310との対向で、1フレームの超低遅延で伝送が可能
（HVE9100との対向では3フレームの遅延）
※超低遅延への対応はエンコーダ側のオプションで提供 ※H.264/AVCのみ対応 - 超低遅延での圧縮音声対応（オプション ※9）
- 1080i、1080p、720p、576i、480i など多様なビデオフォーマットに対応
- 1080p50、1080p59.94、1080p60に対応（オプション ※4）
- Embedded 音声最大16ch 対応、最大8PES（オプション ※1）
- MPEG-1 LayerⅡ：Stereo×8
- MPEG-2 AAC / MPEG-4 AAC / HE-AAC：（5.1＋Stereo）×2
- 最大8 PES / 16ch までの復号化方式の組み合わせが可能（オプション ※1）
- Closed Caption：CEA-608、CEA-708
- 2台をカスケード接続することにより3D再生が可能
- 4台をカスケード接続することにより4K再生が可能（オプション ※8）
- 3D/4K 再生時は、内部同期による同期出力（外部同期不要）
- アンシラリデータ対応：
Time Code、SMPTE RDD11、SMPTE2038、ARIB TR-B22、TR-B23 - シームレスプロテクション（パケット補完）機能搭載（オプション ※7 ※10）
- ストリームスイッチ（ストリーム自動切替）機能搭載（オプション ※7 ※10）
- 電源二重化
- 欧州指令RoHS対応
オプション ※1 ※4 ※5 ※8 ※9 ※10 については、こちらのオプション一覧を参照してください。

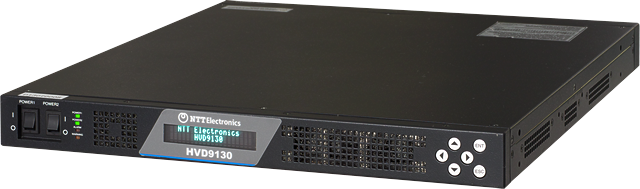

外観

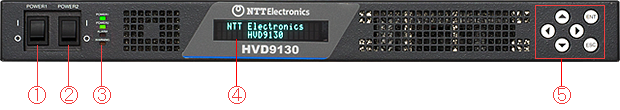

HVD9130：前面パネル
- Power switch 1
- Power switch 2
- Status LEDs
- Display panel
- Operation buttons
HVD9130：背面パネル
- SYNC - IN
- SDI - SYNC
- SDI - OUT1
- SDI - OUT2
- ASI - IN
- ASI - OUT
- AES/EBU1
- DATA1
- CTRL / DATA2
- ALARM
- EIA - 232C
- AC inlet 2
- AC inlet 1
仕様
デコーダ仕様
対応規格
| システム | ISO / IEC13818-1（MPEG-2 SYSTEM TRANSPORT STREAM） |
|---|---|
| 映像 | ITU-T H.264 | ISO/IEC 14496-10 AVC ITU-T H.262 | ISO/IEC 13818-2 MPEG-2 Video |
| 音声 | ISO/IEC11172-3（MPEG-1 AUDIO LayerII) ISO / IEC13818-7（MPEG-2 AAC） LC プロファイル ISO / IEC14496-3 subpart 4（MPEG-4 AAC）LC プロファイル ※3 ISO / IEC14496-3 Amendment 1（MPEG-4 HE-AAC v1） ※3 ISO / IEC14496-5:2001 Amendment 24:2009（MPEG-4 AAC-ELD） ※9 SMPTE302M-2002 |
映像仕様
| 映像 フォーマット |
1080I（1920 / 1440 / 1280 / 960×1080） @25Hz、29.97Hz、30Hz：SMPTE274M 1080P（1920 / 1440 / 1280 / 960×1080） @23.98Hz、24Hz：SMPTE274M 1080P（1920 / 1440 / 1280 / 960×1080） @29.97Hz、30Hz：SMPTE274M 1080P（1920 / 1440 / 1280 / 960×1080） @50Hz、59.94Hz、60Hz：SMPTE274M ※4 *H.264/AVC のみ 720P（1280×720） @50Hz、59.94Hz、60Hz：SMPTE296M 480I（720/352×480）@29.97Hz：SMPTE125M 576I（720/352×576）@25Hz：ITU-R BT.656-4 |
|
|---|---|---|
| プロファイル & レベル |
H.264/AVC | Profile：Main、High、High4:2:2（10bit） Level：4.2 / 4.1/ 4.0 / 3.2 / 3.1 / 3.0 Entropy：CABAC/CAVLC |
| MPEG-2 | MP@HL、422P@HL、MP@ML、422P@ML | |
| 映像出力 | SMPTE424M / SMPTE292M / SMPTE259M BNC×2 系統（0.8Vp-p 75Ω） |
|
音声仕様
| 音声出力 | AES/EBU（2ch + 6ch ※2 ）: BNC×1 + 3 ※2 系統（1Vp-p 75Ω） Embedded Audio：SMPTE424M、SMPTE299M、SMPTE272M Analog Audio（4ch）：D-sub 15pin（balanced、50Ω、変換レベル：-18dBFS to +4dBm、飽和レベル：+18dBm） ※12 |
|---|---|
| デコードCH | AES最大8ch、Embedded 最大16ch |
| チャンネル モード |
MPEG-1 L2（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES（8PES ※1） MPEG-2 BC（1ch（Mono)、2ch（DualMono）、2ch（Stereo））最大4PES（8PES ※1） MPEG-2 AAC-LC（1ch（1/0）、2ch（1+1）、2ch（2/0）、4ch（3/1）、4ch（2/2）、4ch（4/0）、5.1ch（3/2/1）、6ch（6/0）、6ch（6×1））最大2PES（4PES ※1） MPEG-4 AAC-LC（2ch（2/0）、5.1ch（3/2/1））最大2PES（4PES ※1） MPEG-4 HE-AACv1（2ch（2/0）、5.1ch（3/2/1）） 最大2PES（4PES ※1） SMPTE302M（2、4、6、8 ch） 最大4PES（8PES ※1） |
| サンプリング 周波数 |
48kHz |
| サンプリング ビット |
16bit（MPEG-1、MPEG-2 BC、MPEG-2/4 AAC、MPEG-4 HE-AAC）、16/20bit（SMPTE302M） |
| ビットレート | 128/192kbps（MPEG-1、MPEG-2 BC 1ch） 128/192/256/384 kbps（MPEG-1、MPEG-2 BC 2ch） 128/192/256/320/384 kbps（MPEG-2/4 AAC-LC 1ch、2ch） 320/384/480/512/640 kbps（MPEG-2/4 AAC-LC 4ch、5.1ch、6ch） 64/96/128 kbps（MPEG-4 HE-AAC 2ch）※3 128/192/256 kbps（MPEG-4 HE-AAC 5.1ch）※3 |
| パススルー | Dolby Eの外部デコーダ遅延吸収機能（0～1フレーム） |
補助データ
| パケット | TIMECODE、SMPTE334M、SMPTE2038、ATSC A/53、ATSC A/72、OP-47、ARIB TR-B22、TR-B23 |
|---|
TS仕様
| 入力 インターフェース |
DVB-ASI: BNC×1 系統（0.8Vp-p 75Ω） |
|---|---|
| IP ※7 ：100Base-TX / 1000Base-T（RJ-45）×2 系統（カテゴリ 5/5e/6） RTP/UDP/IP（SMPTE2022-2-2007、RFC2250、RFC3550）、FEC（SMPTE2022-1-2007/Pro-MPEG COP#3 R2方式） |
|
| ストリーム タイプ |
TS（188/204byte:リードソロモン無し） |
| 最大多重度 | 映像: 1、音声 最大4 ＋ 補助データ 最大3（音声 ＋ 補助データ 合計最大5） 映像: 1、音声 最大8 ＋ 補助データ 最大3（音声 ＋ 補助データ 合計最大11）※1 |
| 最大TSレート | 160.0000Mbps |
| その他 | シームレスプロテクション（パケット補完）※10、ストリームスイッチ ※10、TSパススルー ※11 |
制御仕様
| ローカルコントロール | 蛍光表示管（20桁×2） + 操作スイッチ（6 ボタン） |
|---|---|
| リモートコントロール | LAN 100Base-TX / 1000Base-T（RJ-45） |
| メンテナンスI/O | LAN 100Base-TX / 1000Base-T（RJ-45） （リモートコントロールと共用） |
| アラーム出力 | ブザー音（音量調整可能）、リレー接点出力（2NO/NC 接点） |
| 外部リセット | リレー接点入力によるシステムリセット（1NO 接点） |
| 機器監視制御 | SNMP、WEB Based GUI |
その他
| TS暗号化 | BISS-1/E ※6 |
|---|---|
| 外形寸法 | 幅432 × 高さ44 × 奥行460（mm）（突起物を含まず） |
| 質量 | 6kg以下 |
| 電源電圧 | 100～240 VAC（50/60 Hz） |
| 消費電力 | 50W以下 |
| 使用環境 | 0～45℃、30～90％（結露なきこと） |
| RoHS対応 | RoHSに対応しています |
オプション一覧
ハードウェア
| 記号 | オプション品名 | 内容 |
|---|---|---|
| ※1 | HD9_OP_AudioModule | 8PES Audio化のための追加音声モジュール |
| ※2 | HD9_OP_AESEBU | AES/EBU 6ch |
| ※12 | HD9_OP_AnalogAudio | アナログ音声出力 |
※2と※12は、どちらか片方のみ対応
ソフトウェア
| 記号 | オプション品名 | 内容 |
|---|---|---|
| ※3 | HD9_OP_HEAAC | HE-AAC、MPEG-4 AACによる音声符号化 |
| ※4 | HD9_OP_60P | 1080P60、1080P59.94、1080P50、1080P30、1080P29.97フォーマット対応 |
| ※5 | HD9_OP_MPEG-2 | MPEG-2 |
| ※6 | HD9_OP_BISS | BISS |
| ※7 | HD9_OP_GIP | TS over IP（1000BASE-T） |
| ※8 | HD9_OP_4k | 複数装置連携機能（4K/2K） |
| ※9 | HD9_OP_AACELD | 超低遅延における音声圧縮 |
| ※10 | HD9_OP_SEAMLESS | シームレスプロテクション（パケット補完）、ストリームスイッチ |
| ※11 | HD9_OP_IPOUT | TS over IP出力（1000BASE-T） |
- 本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
- 当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
- 製品を輸出する場合には、日本国および関係国の輸出関連法を遵守してください。
- "Dolby"は、ドルビーラボラトリーズ（Dolby Laboratories, Inc）の登録商標です。その他記載されている各社名および各商品名は、各社の商標または登録商標です。
