10bit 4:2:2 H.264/AVC and MPEG-2デコーダ
HVD9130

高機能、高信頼、10bit 4:2:2 H.264/AVC and MPEG-2デコーダ

製品写真「HVD9130」

NTTイノベーティブデバイスのハイエンドエンコーダとの組み合わせで超低遅延における圧縮音声伝送が可能です。
4K伝送においては、外部同期無しで完全同期した映像出力が実現できます。

主な特長

  • 10bit 4:2:2 H.264/AVC and MPEG-2デコーダ（MPEG-2はオプション ※5）
  • HVE9110、HVE9210、HVE9230、XVE9310との対向で、1フレームの超低遅延で伝送が可能
    （HVE9100との対向では3フレームの遅延）
    ※超低遅延への対応はエンコーダ側のオプションで提供　※H.264/AVCのみ対応
  • 超低遅延での圧縮音声対応（オプション ※9）
  • 1080i、1080p、720p、576i、480i など多様なビデオフォーマットに対応
    • 1080p50、1080p59.94、1080p60に対応（オプション ※4）
  • Embedded 音声最大16ch 対応、最大8PES（オプション ※1）
    • MPEG-1 LayerⅡ：Stereo×8
    • MPEG-2 AAC / MPEG-4 AAC / HE-AAC：（5.1＋Stereo）×2
    • 最大8 PES / 16ch までの復号化方式の組み合わせが可能（オプション ※1）
  • Closed Caption：CEA-608、CEA-708
  • 2台をカスケード接続することにより3D再生が可能
  • 4台をカスケード接続することにより4K再生が可能（オプション ※8）
  • 3D/4K 再生時は、内部同期による同期出力（外部同期不要）
  • アンシラリデータ対応：
    Time Code、SMPTE RDD11、SMPTE2038、ARIB TR-B22、TR-B23
  • シームレスプロテクション（パケット補完）機能搭載（オプション ※7 ※10）
  • ストリームスイッチ（ストリーム自動切替）機能搭載（オプション ※7 ※10）
  • 電源二重化
  • 欧州指令RoHS対応

オプション ※1 ※4 ※5 ※8 ※9 ※10 については、こちらのオプション一覧を参照してください。

ページの先頭へ ▲

外観

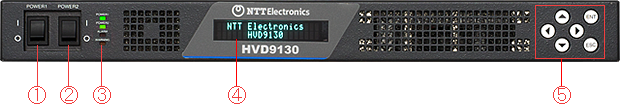

HVD9130：前面パネル

HVD9130の前面パネル

  1. Power switch 1
  2. Power switch 2
  1. Status LEDs
  2. Display panel
  1. Operation buttons

HVD9130：背面パネル

HVD9130の背面パネル

  1. SYNC - IN
  2. SDI - SYNC
  3. SDI - OUT1
  4. SDI - OUT2
  1. ASI - IN
  2. ASI - OUT
  3. AES/EBU1
  4. DATA1
  1. CTRL / DATA2
  2. ALARM
  3. EIA - 232C
  1. AC inlet 2
  2. AC inlet 1

ページの先頭へ ▲

仕様

デコーダ仕様

対応規格

システム ISO / IEC13818-1（MPEG-2 SYSTEM TRANSPORT STREAM）
映像 ITU-T H.264 | ISO/IEC 14496-10 AVC
ITU-T H.262 | ISO/IEC 13818-2 MPEG-2 Video
音声 ISO/IEC11172-3（MPEG-1　AUDIO LayerII)
ISO / IEC13818-7（MPEG-2 AAC） LC プロファイル
ISO / IEC14496-3 subpart 4（MPEG-4 AAC）LC プロファイル ※3
ISO / IEC14496-3 Amendment 1（MPEG-4 HE-AAC v1） ※3
ISO / IEC14496-5:2001 Amendment 24:2009（MPEG-4 AAC-ELD） ※9
SMPTE302M-2002

映像仕様

映像
フォーマット		 1080I（1920 / 1440 / 1280 / 960×1080）
@25Hz、29.97Hz、30Hz：SMPTE274M
1080P（1920 / 1440 / 1280 / 960×1080）
@23.98Hz、24Hz：SMPTE274M
1080P（1920 / 1440 / 1280 / 960×1080）
@29.97Hz、30Hz：SMPTE274M
1080P（1920 / 1440 / 1280 / 960×1080）
@50Hz、59.94Hz、60Hz：SMPTE274M ※4 *H.264/AVC のみ
720P（1280×720）
@50Hz、59.94Hz、60Hz：SMPTE296M
480I（720/352×480）@29.97Hz：SMPTE125M
576I（720/352×576）@25Hz：ITU-R BT.656-4
プロファイル &
レベル		 H.264/AVC Profile：Main、High、High4:2:2（10bit）
Level：4.2 / 4.1/ 4.0 / 3.2 / 3.1 / 3.0
Entropy：CABAC/CAVLC
MPEG-2 MP@HL、422P@HL、MP@ML、422P@ML
映像出力 SMPTE424M / SMPTE292M /
SMPTE259M BNC×2 系統（0.8Vp-p 75Ω）

音声仕様

音声出力 AES/EBU（2ch + 6ch ※2 ）: BNC×1 + 3 ※2 系統（1Vp-p 75Ω）
Embedded Audio：SMPTE424M、SMPTE299M、SMPTE272M
Analog Audio（4ch）：D-sub 15pin（balanced、50Ω、変換レベル：-18dBFS to +4dBm、飽和レベル：+18dBm） ※12
デコードCH AES最大8ch、Embedded 最大16ch
チャンネル
モード		 MPEG-1 L2（1ch（Mono）、2ch（DualMono）、2ch（Stereo））最大4PES（8PES ※1）
MPEG-2 BC（1ch（Mono)、2ch（DualMono）、2ch（Stereo））最大4PES（8PES ※1）
MPEG-2 AAC-LC（1ch（1/0）、2ch（1+1）、2ch（2/0）、4ch（3/1）、4ch（2/2）、4ch（4/0）、5.1ch（3/2/1）、6ch（6/0）、6ch（6×1））最大2PES（4PES ※1）
MPEG-4 AAC-LC（2ch（2/0）、5.1ch（3/2/1））最大2PES（4PES ※1）
MPEG-4 HE-AACv1（2ch（2/0）、5.1ch（3/2/1）） 最大2PES（4PES ※1）
SMPTE302M（2、4、6、8 ch） 最大4PES（8PES ※1）
サンプリング
周波数		 48kHz
サンプリング
ビット		 16bit（MPEG-1、MPEG-2 BC、MPEG-2/4 AAC、MPEG-4 HE-AAC）、16/20bit（SMPTE302M）
ビットレート 128/192kbps（MPEG-1、MPEG-2 BC 1ch）
128/192/256/384 kbps（MPEG-1、MPEG-2 BC 2ch）
128/192/256/320/384 kbps（MPEG-2/4 AAC-LC 1ch、2ch）
320/384/480/512/640 kbps（MPEG-2/4 AAC-LC 4ch、5.1ch、6ch）
64/96/128 kbps（MPEG-4 HE-AAC 2ch）※3
128/192/256 kbps（MPEG-4 HE-AAC 5.1ch）※3
パススルー Dolby Eの外部デコーダ遅延吸収機能（0～1フレーム）

補助データ

パケット TIMECODE、SMPTE334M、SMPTE2038、ATSC A/53、ATSC A/72、OP-47、ARIB TR-B22、TR-B23

TS仕様

入力
インターフェース		 DVB-ASI: BNC×1 系統（0.8Vp-p 75Ω）
IP ※7 ：100Base-TX / 1000Base-T（RJ-45）×2 系統（カテゴリ 5/5e/6）
RTP/UDP/IP（SMPTE2022-2-2007、RFC2250、RFC3550）、FEC（SMPTE2022-1-2007/Pro-MPEG COP#3 R2方式）
ストリーム
タイプ		 TS（188/204byte:リードソロモン無し）
最大多重度 映像: 1、音声 最大4 ＋ 補助データ 最大3（音声 ＋ 補助データ 合計最大5）
映像: 1、音声 最大8 ＋ 補助データ 最大3（音声 ＋ 補助データ 合計最大11）※1
最大TSレート 160.0000Mbps
その他 シームレスプロテクション（パケット補完）※10、ストリームスイッチ ※10、TSパススルー ※11

制御仕様

ローカルコントロール 蛍光表示管（20桁×2） + 操作スイッチ（6 ボタン）
リモートコントロール LAN 100Base-TX / 1000Base-T（RJ-45）
メンテナンスI/O LAN 100Base-TX / 1000Base-T（RJ-45）
（リモートコントロールと共用）
アラーム出力 ブザー音（音量調整可能）、リレー接点出力（2NO/NC 接点）
外部リセット リレー接点入力によるシステムリセット（1NO 接点）
機器監視制御 SNMP、WEB Based GUI

その他

TS暗号化 BISS-1/E ※6
外形寸法 幅432 × 高さ44 × 奥行460（mm）（突起物を含まず）
質量 6kg以下
電源電圧 100～240 VAC（50/60 Hz）
消費電力 50W以下
使用環境 0～45℃、30～90％（結露なきこと）
RoHS対応 RoHSに対応しています


オプション一覧

ハードウェア

記号 オプション品名 内容
※1 HD9_OP_AudioModule 8PES　Audio化のための追加音声モジュール
※2 HD9_OP_AESEBU AES/EBU 6ch
※12 HD9_OP_AnalogAudio アナログ音声出力

※2と※12は、どちらか片方のみ対応

ソフトウェア

記号 オプション品名 内容
※3 HD9_OP_HEAAC HE-AAC、MPEG-4　AACによる音声符号化
※4 HD9_OP_60P 1080P60、1080P59.94、1080P50、1080P30、1080P29.97フォーマット対応
※5 HD9_OP_MPEG-2 MPEG-2
※6 HD9_OP_BISS BISS
※7 HD9_OP_GIP TS over IP（1000BASE-T）
※8 HD9_OP_4k 複数装置連携機能（4K/2K）
※9 HD9_OP_AACELD 超低遅延における音声圧縮
※10 HD9_OP_SEAMLESS シームレスプロテクション（パケット補完）、ストリームスイッチ
※11 HD9_OP_IPOUT TS over IP出力（1000BASE-T）
  • 本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
  • 当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
  • 製品を輸出する場合には、日本国および関係国の輸出関連法を遵守してください。
  • "Dolby"は、ドルビーラボラトリーズ（Dolby Laboratories, Inc）の登録商標です。その他記載されている各社名および各商品名は、各社の商標または登録商標です。
