ＡＴＭルータの設定例

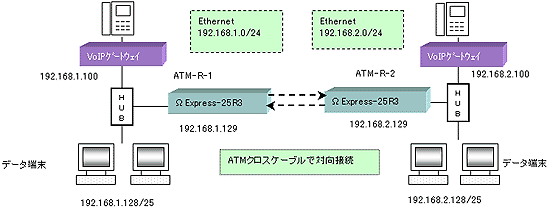

２つのＶＣを用いた音声・データ統合サービスの設定例
【音声パケットとデータの混在：２階層優先制御】
- 音声（VoIP)用のVCは保証PVCをお使い下さい。
- データ用のVCは一部保証PVCでも構いません。
ATM-R-1の設定（vp_shaper利用）
- interface ether ip_address=192.168.1.129/24
- interface atm_u_1 vpvc=0/32 ip_unnumbered
- interface atm_u_2 vpvc=0/33 ip_unnumbered
- interface atm_d_1 vpvc=0/32
- interface atm_d_2 vpvc=0/33
- vc_shaper vpvc=0/32 pcr=0.5 mcr=0.5 tagging=no_tagging
- vc_shaper vpvc=0/33 pcr=1.0 mcr=0.5 tagging=no_tagging
- ip_route_src 192.168.1.100/32 atm_u_1 2
- ip_route 192.168.2.128/25 atm_u_2 2
ATM R 2の設定（vp_shaper利用）
- interface ether ip_address=192.168.2.129/24
- interface atm_u_1 vpvc=0/32 ip_unnumbered
- interface atm_u_2 vpvc=0/33 ip_unnumbered
- interface atm_d_1 vpvc=0/32
- interface atm_d_2 vpvc=0/33
- vc_shaper vpvc=0/32 pcr=0.5 mcr=0.5 tagging=no_tagging
- vc_shaper vpvc=0/33 pcr=1.0 mcr=0.5 tagging=no_tagging
- ip_route_src 192.168.2.100/32 atm_u_1 2
- ip_route 192.168.1.128/25 atm_u_2 2
