ＡＴＭルータの設定例

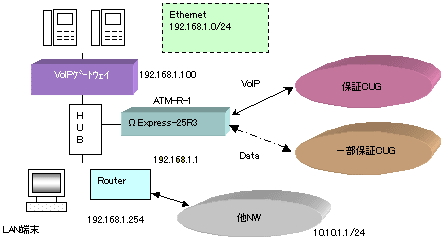

CUGサービスを適用した音声・データ統合ネットワーク

ATM-R-1の設定

• interface ether ip_address=192.168.1.1/24
• interface atm_u_1 vpvc=0/32 ip_unnumbered
• interface atm_u_2 vpvc=0/33 ip_unnumbered
• interface atm_d_1 vpvc=0/32
• interface atm_d_2 vpvc=0/33
• vc_shaper vpvc=0/32 pcr=0.4 mcr=0.4 tagging=no_tagging
• vc_shaper vpvc=0/33 pcr=2.0 mcr=1.0 tagging=no_tagging
• ip_route_src 192.168.1.100/32 atm_u_1 2
• ip_route 10.10.1.1/24 192.168.1.254 1
• ip_route default atm_u_2 2

• 音声（VoIP）用に保証CUG，データ用に一部保証CUGを用います
• VoIP-GWの送信元IPアドレスによるルーティング設定とデフォルトルート設定を組合わせることで2つのCUGに対するVC振分けを行っています。拠点が増えた場合でもルータの設定変更が不要です。
