ＡＴＭルータの設定例

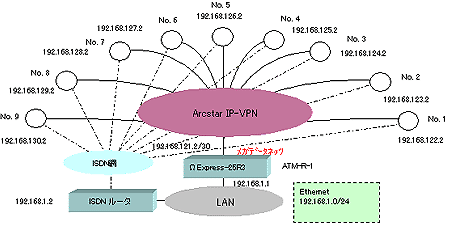

Arcstar IP-VPNサービスによるネットワークの予備系構成

ATM-R-1の設定

• interface ether ip_address=192.168.1.1/24
• interface atm_u_1 vpvc=0/32 ip_address=192.168.121.2/30
• interface atm_d_1 vpvc=0/32
• vc_shaper vpvc=0/32 pcr=1.0 mcr=0.5 tagging=no_tagging
• rip version 2
• rip_ neighbor 1 atm_u_1 192.168.122.2
• rip_ neighbor 2 atm_u_1 192.168.123.2
• rip_ neighbor 3 atm_u_1 192.168.124.2
• rip_ neighbor 4 atm_u_1 192.168.125.2
• rip_ neighbor 5 atm_u_1 192.168.126.2
• rip_ neighbor 6 atm_u_1 192.168.127.2
• rip_ neighbor 7 atm_u_1 192.168.128.2
• rip_ neighbor 8 atm_u_1 192.168.129.2
• rip_ neighbor 9 atm_u_1 192.168.130.2
• atm_oam=on
• icmp_redirect=off
• protection_judge 5 3
• protection_timer 1

ATM-R-1の設定つづき

• protection_check_ping 1 atm_u_1 192.168.122.2
• protection_check_ping 2 atm_u_1 192.168.123.2
• protection_check_ping 3 atm_u_1 192.168.124.2
• protection_check_ping 4 atm_u_1 192.168.125.2
• protection_check_ping 5 atm_u_1 192.168.126.2
• protection_check_ping 6 atm_u_1 192.168.127.2
• protection_check_ping 7 atm_u_1 192.168.128.2
• protection_check_ping 8 atm_u_1 192.168.129.2
• protection_check_ping 9 atm_u_1 192.168.130.2
• protection_check_ais atm_u_1
• protection_check_loop atm_u_1
• ip_route 192.168.2.0/24 192.168.1.2 5
• ip_route 192.168.3.0/24 192.168.1.2 5
• ip_route 192.168.4.0/24 192.168.1.2 5
• ip_route 192.168.5.0/24 192.168.1.2 5
• ip_route 192.168.6.0/24 192.168.1.2 5
• ip_route 192.168.7.0/24 192.168.1.2 5
• ip_route 192.168.8.0/24 192.168.1.2 5
• ip_route 192.168.9.0/24 192.168.1.2 5
• ip_route 192.168.10.0/24 192.168.1.2 5

• 10拠点のLANをArcstar IP-VPNで接続し、個々の拠点あるいは、Arcstar IP-VPNの足回りのメガデータネッツが故障になった場合にISDN網で予備系へ切替える（バックアップ）例を示しています。
• 各拠点のATM回線が192.168.N.2/30というIP Numbered回線とした時、その先のLANは192.168.（N-120).0/24と仮定します。192.168.1.1から9つの拠点に rip_neighborコマンドによりルーティング情報を収集しています。
• 予備系への切替に関する設定（icmp_redirect=off，protection_jugde，protection_timer）とOAMによる監視を行うためにatm_oam=onとしています。
• OAM機能をonとすることでArcstar IP-VPNからのOAM Loopbackに応答します。
• 予備系への切替の監視項目として、9つの拠点へのping監視と、ATM回線に関するAISおよびLoopback監視を設定します。
• 各拠点あるいはATM回線が故障した場合、ISDNルータによる予備系に切替えられます（METRICを5にしている）。
