製品ラインナップ
偏波合成(分離)/偏波回転素子 偏波コントロールPLC

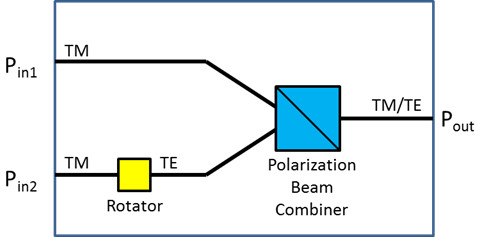

偏波回転/合成素子の2×1光回路：高信頼のPLC技術を使用し1チップ内に2つの偏波コントロール素子(偏波回転/偏波合成素子)を集積
特長
- 温度依存性小：損失、偏波消光比
- 波長依存性小：損失、偏波消光比
- 高い信頼性と安定性
機能
仕様
| Parameter | Performance |
|---|---|
| Insertion loss | ≤1.2dB |
| Polarization extinction ratio | ≥28dB |
接続損を含まない。
偏波多重光ハイブリッドデジタルコヒーレント受信器用PLC

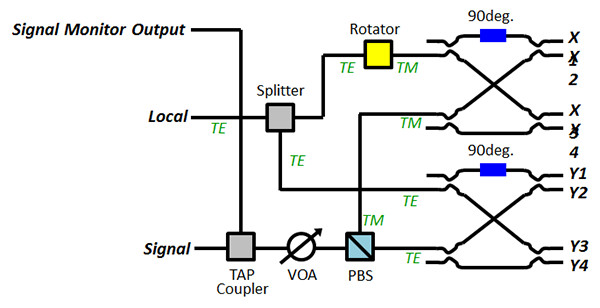

高信頼のPLC技術を使用し、1チップ内にPBS, VOA, 2つの90度光ハイブリッドを集積。モニターポートを追加することも可能です。
特長
- 小型、低損失、低位相誤差
- 温度依存性小：損失、偏波消光比、位相誤差
- 波長依存性小：損失、偏波消光比、位相誤差
- 高い信頼性と安定性
機能
仕様
| Parameter | Performance |
|---|---|
| Phase difference | 90±5deg. |
| Signal insertion loss | ≤8.3dB |
| Local insertion loss | ≤10.2dB |
| Polarization extinction ratio | ≥25dB |
接続損を含まない。8％Tap損失含む。
アサーマルタイプ AWG波長合分波器AWG波長合分波器
AWG（Arrayed Waveguide Grating）とは、アレイ状に配置された多数の導波路をもつ多ポート波長フィルタで、それら導波路を伝搬する光の多光束干渉によってブラッググレーティングと同様に、極めて高い消光比を実現できます。
このAWGはPLC技術を用いて製造されているため、信頼性が極めて高く、Telcordia GR-1209およびGR-1221に準拠しています。
これらの優れた特性により、AWGは、波長の異なる光信号を束ねたり分離する光合分波器として、大容量光伝送システムで広く用いられています。

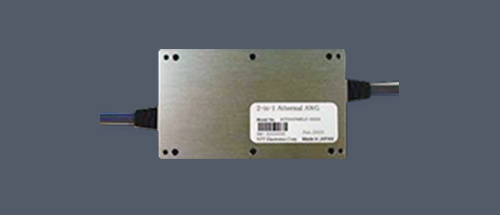

光信号波長が密に並んだDWDM (Dense Wavelength Devision Multiplexing) システムでは、構成する各デバイスに高い光波長安定性が必要とされていますが、NTTイノベーティブデバイスのアサーマルAWGは、電源を用いる温度制御機構が不要かつ非常にコンパクトなサイズで高い光波長安定性を実現しています。
特長
- 波長間隔のカスタマイズ可能（50,100,200GHz）
- チャネル数のカスタマイズ可能
- 低損失
- 平坦な透過帯域
- 小型チップサイズ
- 石英系PLC技術による高い信頼性
- 1モジュールに2回路搭載可能
製品ラインナップ
- 100GHz間隔アサーマルAWG
- 75GHz間隔アサーマルAWG
- 50GHz間隔アサーマルAWG
温調型AWG光合分波器AWG波長合分波器

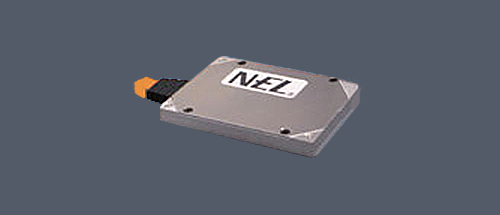

AWG（Arrayed Waveguide Grating）はWDMシステムにおいて重要な光信号の波長合分波を行うデバイスです。温度制御機構を有しており、高精度な光波長安定性を実現しています。AWGに配置されたアレイ導波路によって高い波長分解能を有しており、0.4nm、0.8nm及び1.6nm波長間隔を実現する事が可能です。
このAWGはPLC技術を用いて製造されているため、信頼性が極めて高く、Telcordia GR-1209およびGR-1221に準拠しています。
特長
- 高密度かつ高精度な波長間隔を実現
- 128chまで対応可能 (48ch以上はR&D用途)
- 偏波無依存
- GR-1209及びGR-1221に準拠
仕様
| Parameter | Gauss-type | Flat-type |
|---|---|---|
| Optical frequency | C- or L-band | |
| Channel spacing | 100 GHz | |
| Channel number | 40 | |
| Insertion loss | < 3.5 dB | < 5.5 dB |
| Insertion loss Uniformity | < 1.5 dB | |
| 1 dB bandwidth | > 25% of channel spacing | > 50% of channel spacing |
| 3 dB bandwidth | > 50% of channel spacing | > 75% of channel spacing |
| Polarization dependent loss | < 0.5 dB | |
| Adjacent crosstalk | < -23 dB | |
| Total crosstalk | < -20 dB | |
M×N マルチキャストスイッチ温度制御型光スイッチ／減衰器

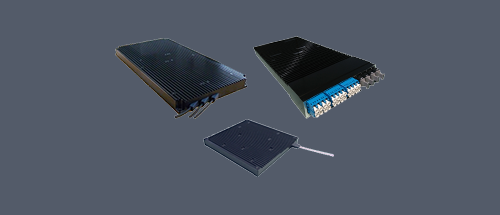

マルチキャスト/アグリゲーションスイッチは、TRxの任意の波長チャネルを任意の方向へ、波長競合なしに接続することができます（CDC：Colorless、Directionless、Contentionless）。
PLC型マルチキャストスイッチ(MCS)は、CDC機能をリーズナブルなコストで実現するためのキーデバイスです。
特長
- デュアル構成によりコンパクト化を実現し1RU実装可能
- 波長依存性小
- 高い耐久性と安定性
製品ラインナップ
- 16x12 マルチキャストスイッチ
- 8x16 マルチキャストスイッチ
- 8x4 マルチキャストスイッチ、4x4 マルチキャストスイッチ

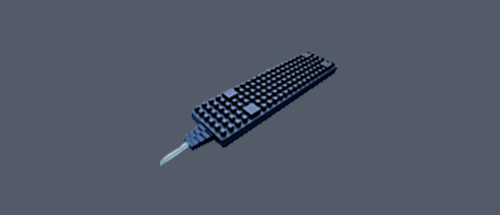

1xN 光スイッチ温度制御型光スイッチ／減衰器
PLC型1×N光スイッチは小型かつ制御が安定しており、信頼性の高い光スイッチ機能を実現します。信頼性が高く高速な光スイッチであるため、複数の光パワー監視点を切り替える光チャネルモニターへの適用が可能です。
*PLC: Planar Lightwave Circuit
特長
- 高い信頼性
- 低損失、高消光比
- 機械稼働部無し
- ミリ秒オーダーの高速切り替え
機能
仕様
| Parameter | 1 x 8 | 1 x 128 |
|---|---|---|
| Operating wavelength | C-band or L-band | |
| Insertion Loss | < 3 dB | < 3.5 dB |
| Insertion Loss Uniformity | < 1 dB | |
| PDL | < 0.4 dB | |
| Extinction Ratio | > 40 dB | |
| Return Loss | > 40 dB | |
| Response Time (10%/90%) | < 3 ms | |
| Total Power Consumption | < 4.5 W | < 9 W |
| Module Size | 140 x 38 x 11.5 mm³ | 160 x 110 x 14 mm³ |

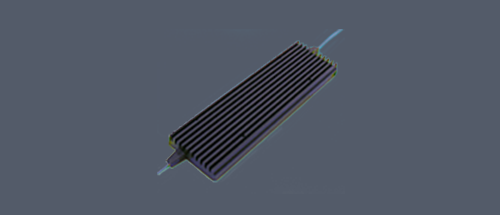

NxN ノンブロッキング 光マトリックススイッチ温度制御型光スイッチ／減衰器

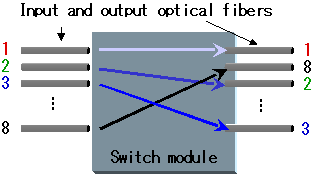

NxN ノンブロッキング光マトリクススイッチはPLC* 技術によって実現されており、小型、安定、高信頼なデバイスとして光クロスコネクト機能を提供します。N×Nスイッチは切り替え時に他のパスへ影響しないノンブロッキング構成となっています。
*PLC: Planar Lightwave Circuit
特長
- 高い信頼性
- 低損失、高消光比
- 機械稼働部無し
- ミリ秒オーダーの高速切り替え
機能
仕様
| Parameter | 8 x 8 | 16 x 16 |
|---|---|---|
| Operating wavelength | C-band or L-band | |
| Insertion Loss | < 3.5 dB | < 5 dB |
| Insertion Loss Uniformity | < 1 dB | |
| PDL | < 0.5 dB | |
| Extinction Ratio | > 40 dB | |
| Return Loss | > 40 dB | |
| Response Time (10%/90%) | < 3 ms | |
| Total Power Consumption | < 4.5 W | < 9 W |
| Module Size | 150 x 45 x 12.5 mm³ | 140 x 106.5 x 14 mm³ |
32ch集積TAP-PD光モニタサブアセンブリ

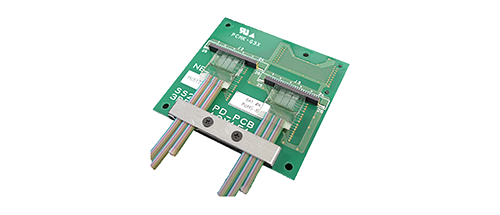

TAP-PDが組み込まれたファイバアレイアセンブリです。多チャンネル光通信装置にパワーモニタ機能を簡易に付与することができます。
特長
- 最大32chに対応した小型パワーモニタアレイ
- 通信用波長帯（C帯）全域で均一なパワーモニタ性能
- 多数のフィールド導入実績あり

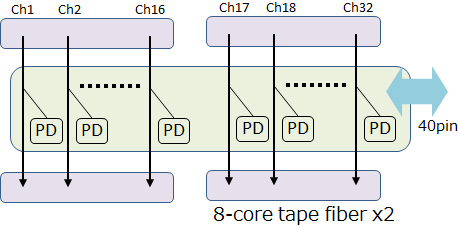

ブロック図
仕様
- Electrical IF：LSHM-120-02.5-L-DV-A-N-K-TR [samtec]
- Optical IF: 8-core tape fiber
- Size: 50mm×46mm
- Fiber length: T.B.D.
| Parameter | Value | Comment |
|---|---|---|
| Operation Temperature range | -5 to 75 degC | |
| Operation wavelength | C-band | |
| PD responsivity | 20-40 mA/W | -5 bias |
| Insertion Loss | 0.8 dB | At 1550nm |
| Wavelength Dependent Loss | 0.1 dB | |
| Polarization Dependent Loss | 0.1 dB | At 1550nm |
| Temperature Dependent Loss | 0.2 dB | At 1550nm |
| Total Crosstalk | 31 dB | |
| PD Dark Current | 10 nA | At 75 degC、-5bias |
