WDM対応メディアコンバータ
プラスレピータアクセスシリーズ
プラスレピータシリーズは、幅広い用途をカバーするために、「多機能」「高信頼性」「少資源」のコンセプトはそのままに導入しやすさを追求したラインナップ拡充をいたしました。
製品に関するお問い合わせ
製品カタログダウンロード特徴
- 多彩なインターフェイスに対応
- Ethernet 10MBase-T/100Base-T/1000Base-T/1000Base-X/10GbE/40GbE/100GbE
- SDH OC3 STM1/OC12 STM4/OC48 STM16/OC192 STM64
- FibreChannel 1GFC/2GFC/8GFC/10GFC/16GFC
- Media over IP (SMPTE ST 2022-6/2110)：HD-SDI/3G-SDI
- 3種類のシャーシを用意
- 2U タイプ：プラスレピータAccessシャーシCH20
- 1U タイプ：プラスレピータAccessシャーシCH08
- 棚置きタイプ：プラスレピータAccessシャーシCH02
※棚置きタイプは、学術情報ネットワークラック基準内で設置可能
- WDMトランシーバも搭載可能にし、WDMフィルタカードとの組み合わせで、低価格なWDM回線を構築することも可能
- 100GbE をファイバ1 芯で伝送することが可能で、さらに100GbE×4 チャネルのWDM 伝送を実現
- 1G/10G/40G/100G 対応カードを同一シャーシに搭載可能で、WDM 伝送を実現
- 大損失区間・長距離伝送が可能
- ブースタ型光増幅器を組合せ10GbE をファイバ2 芯 許容損失：39dB / ファイバ1 芯 許容損失：37dBを実現し、さらにプリアンプ型光増幅器を組合わせることでファイバ1 芯 許容損失：40dB 以上を実現
- 100GbE ファイバ2 芯 許容損失：28dB / ファイバ1 芯 許容損失：25dBを実現
- RS232Cシリアルポート、telnetおよびGUI（Web）をサポート
- プラスレピータAccess1000アドバンスは、802.3ah OAM によるインバンドでの設定や監視も可能
- 保守サービスとして、オンサイト保守サービス、先出しセンドバック保守サービス、センドバック保守サービスを提供
利用シーン紹介

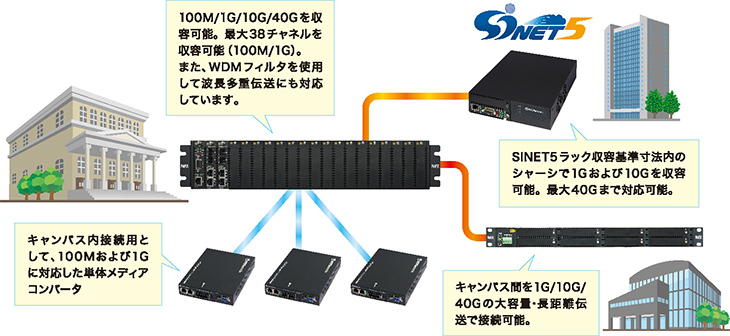

大学キャンパス間およびSINET5 接続導入事例
大学キャンパス内およびキャンパス間の接続や学術情報ネットワークのアクセスポイントとの接続で多数の採用実績があります。SINET5接続では、収容ラック基準内で1Gおよび10Gの接続が可能で、最大40Gの大容量接続にも対応しています。キャンパス内接続用として、100Mおよび1Gに対応した単体メディアコンバータをご用意しています。

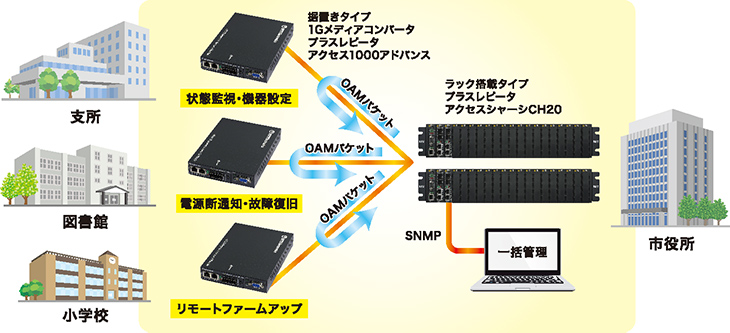

自治体NW導入事例
行政ネットワークとして、情報スーパーハイウェイの基幹網やアクセスポイントの接続で利用されています。公共施設・小中学校等の接続で最大100拠点以上を100Mおよび1Gで接続されています。2Uで最大38回線する省スペース化と最大9台のシャーシを一括管理できる機能を有しています。802.3ah EtherOAM機能で、インバンド監視・リモート機器設定・電源断通知が可能で運用をサポートします。

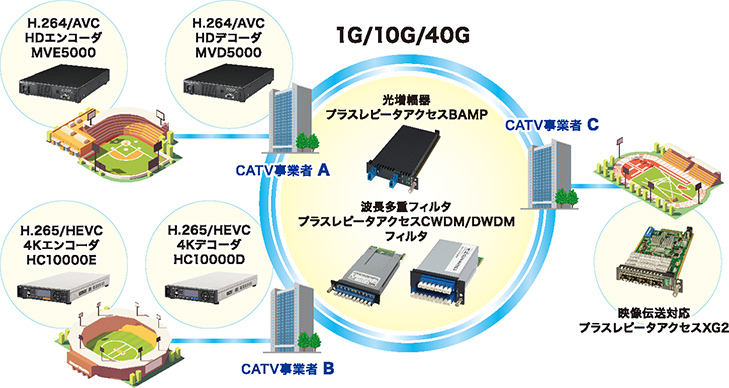

CATV事業者 拠点間および素材共有ネットワーク
国民体育大会や野球・サッカー・お祭りのライブ中継や蓄積コンテンツを交換するネットワークに多く採用されております。コーデックを利用したIP伝送や映像伝送にも対応しています。将来的な4K・8K映像の伝送による10G・40Gのネットワーク構築が可能です。2K/4Kコーデックも弊社製品をご提供可能です。
プラスレピータアクセスラインナップ
NEWプラスレピータアクセス100Gカード
- 40GbE および100GbE のマルチプロトコル対応カード
- QSFP28 モジュールを搭載するポートを2 ポート装備
- FEC 機能 ON/OFF に対応
- 3R 中継機能
- 100GBase-SR4/LR4/ER4/ZR4/AOC などさまざまなIF に対応
- PAM4 DWDM モジュールを利用することでDWDM 伝送に対応
- シャーシCH20：10 枚、シャーシCH08：7 枚、シャーシCH02：1 枚を搭載が可能な超小型の100G メディアコンバータ
- 1000 アドバンス/MG/XG/XG2 カードなどとシャーシへの混載が可能で柔軟なNW 接続が可能
- 既存シャーシのF/W を更新することで利用が可能
特設サイト プラスレピータアクセス1000アドバンス
- 10/100/1000M対応の単体メディアコンバータ
- SFPスロットを2個搭載し、回線冗長／2拠点分散、中継が可能
- Ether OAMによるインバンド監視が可能
- ファイバー1芯で最大37dB／ファイバ2芯で最大41dBまで対応
- GUI機能
- 電源二重化対応
- 単体メディアコンバータでSNMPによる監視が可能
- コンソールポート有
- 100Base-FX モードにより、100MのSFPを利用可能
- ジャンボフレーム 10K対応
- Ether OAM利用時でもLACPの利用が可能
- MACアドレス学習機能 有・無の設定が可能
プラスレピータアクセス1000アドバンスカード
- 10/100/1000M対応のメディアコンバータカード
- SFPスロットを2個搭載し、回線冗長／2拠点分散、中継が可能
- Ether OAMによるインバンド監視が可能
- ファイバー1芯で最大37dB／ファイバ2芯で最大41dBまで対応
- 100Base-FXモードにより、100MのSFPを利用可能
- ジャンボフレーム 10K対応
- 最大収容回線数
プラスレピータアクセスシャーシCH20：38回線
プラスレピータアクセスシャーシCH08：14回線 - MACアドレス学習機能 有・無の設定が可能
プラスレピータアクセスシャーシ
- プラスレピータアクセスシャーシCH20：2Uサイズに最大20枚のモジュールを搭載可能
- プラスレピータアクセスシャーシCH08：1Uサイズに最大8枚のモジュールを搭載可能
- プラスレピータアクセスシャーシCH02：NMCカードとラインカード1枚搭載可能な小型シャーシ
- CWDM/DWDMフィルタと組合せWDM伝送が可能
- 電源二重化に対応し、HotSwapで交換可能
- FANモジュールも、HotSwapで交換可能（CH20、CH08）
- 接点監視が可能（CH20、CH08）
- 最大9台のシャーシを一括監視が可能（CH20）
- アクセス1000アドバンスカード／アクセスMGカード／アクセスXG／アクセスXG2／アクセスBAMPカードが混載可能
※ プラスレピータアクセスシャーシCH20は、電源容量による制限があります。 - アクセス1000 アドバンスカードは、Ether OAMによるインバンド監視が可能
- SNMPによる監視が可能
- GUI機能
- コンソールポート有
プラスレピータアクセスMGカード
- OC1～OC48、100Base-FX、1000Base-X、1GFCのマルチプロトコル対応力一ド
- SFPを3ポート装備し、リピータ／回線冗長の構成が可能
- 3R中継機能
- ループバック機能
プラスレピータアクセスXG2カード
- 600M～16Gまでのマルチプロトコル対応カード
- SFP＋を4ポート装備し、2チャネルメディアコンバータ／プロテクション機能を実現
- XG2カード2枚を組み合わせて10GbE×4および40GbEの伝送に対応
- 光ファイバ増幅器（プラスレピータアクセスBAMPカード）と組合せることで最大39dBの許容損失
- 3R中継機能
- CバンドフルチューナブルSFP＋を搭載することでITU.T 20～61チャネルの42波長に任意に設定が可能
- Passive以外のDACおよびAOCケーブルに対応
- 映像信号に対応し、HD-SDI/3G-SDI/12G-SDI ※ に対応
※12G-SDI は今後対応予定 - モバイルフロントホール：CPRIおよびOBSAIに対応
- シャーシCH20：19枚（最大38チャネル）
- シャーシCH08：7枚搭載可能（最大14チャネル）
- シャーシCH02：1枚搭載可能（最大2チャネル）
- CATV HOG伝送装置に最適
プラスレピータアクセスBAMPカード
- ブースタアンプタイプのEDFA
- 入力範囲 －10～0dBm 最大出力パワー ＋15dBm
- 0.1dBm刻みでゲインコントロールが可能
- XGカードおよびXG2カードと組み合わせて、BAMPカードの光出力をコントロール可能
- DWDM4波増幅に対応し10GbE×4チャネルおよび40GbEの光増幅器として利用可能
プラスレピータアクセスXGカード
- 10GbE、OC192、8G/10GFibre Channelのマルチプロトコル対応カード
- SFP＋を1ポート、XFPを2ポート装備し、リピータ／回線冗長の構成が可能
- プラスレピータアクセスシャーシCH08とフィルタ力一ドの組合せ、10G×4ChのWDM伝送が可能
- 3R中継機能
- 光ファイバ増幅器（プラスレピータアクセスBAMPカード）と組合せることで最大39dBの許容損失
- ループバック機能
- BERT試験機能
- CバンドフルチューナブルXFPを搭載することでITU.T 20～61チャネルの42波長に任意に設定が可能
プラスレピータアクセスフィルターシリーズ
- プラスレピータアクセスCWDM8-MUX/DEMUXカード
- 1470/1490/1510/1530/1550/1570/1590/1610nmの8波CWDMフィルタカード
- ファイバ1芯8波CWDM伝送に対応
- コンビネーションロス 3dB
- プラスレピータアクセスCWDM16-MUX/DEMUXカード
- 1270/1290/1310/1330/1350/1370/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610nmの16波CWDMフィルタカード
- ファイバ1芯16波CWDM伝送に対応
- コンビネーションロス 4.5dB
- プラスレピータアクセスDWDM-D30（50）-MUX/DEMUXカード
- ファイバ1芯8波DWDM伝送に対応
- コンビネーションロス 4.5dB
- プラスレピータBAMPカードと組合せて、10G×4チャネルおよび40GbEの大損失区間を接続可能
光モジュールラインナップ
NEWQSFP28モジュールラインナップ
 |
 |
 |
 |
 |
 |
| QSFP28 AOC | 100GBase-SR4 距離：100ｍ |
100GBase-LR4 距離：10km |
100GBase-ER4 距離：40km 許容損失：18dB |
100GBase-ZR4 距離：80km 許容損失：30dB |
100G PAM4 DWDM対応QSFP28 |
100M SFP ラインナップ
100M 1芯双方向対応SFP
短距離タイプ 19dB/20km
- ファイバ種：SMF
- 伝送距離：20km（SMF伝送時）
- 送受信レベル：TX -14dBm RX -33dBm
- 許容損失：19dB
- 光送信波長：A:1310nm / B:1550nm
中距離タイプ 31dB/120km
- ファイバ種：SMF
- 伝送距離：120km（SMF伝送時）
- 送受信レベル：TX -3dBm RX -34dBm
- 許容損失：31dB
- 光送信波長：A:1310nm / B:1550nm
長距離タイプ 46dB/200km
- ファイバ種：SMF/DSF
- 伝送距離：200km（SMF伝送時）
- 送受信レベル：TX +1dBm RX -45dBm
- 許容損失：46dB
- 光送信波長：A:1510nm / B:1590nm
1G SFPラインナップ
1000Base-SX対応SFP
- ファイバ種：MMF
- 伝送距離：550m
- 光波長：850nm
1000Base-LX対応SFP
- ファイバ種：SMF
- 伝送距離：10km
- 光波長：1310nm
1000Base-ZX対応SFP（CWDM波長対応SFP）
短距離タイプ 19dB/50km
- ファイバ種：SMF/DSF
- 伝送距離：50km（SMF伝送時）
- 送受信レベル：TX -5dBm RX -24dBm
- 許容損失：19dB
- 光波長：CWDM 16波波長対応
中距離タイプ 32dB/120km
- ファイバ種：SMF/DSF
- 伝送距離：120km（SMF伝送時）
- 送受信レベル：TX 0dBm RX -32dBm
- 許容損失：32dB
- 光波長：CWDM 16波波長対応
長距離タイプ 41dB/160km
- ファイバ種：SMF/DSF
- 伝送距離：160km（SMF伝送時）
- 送受信レベル：TX +5dBm RX -36dBm
- 許容損失：41dB
- 光波長：CWDM 16波波長対応
1000Base-ZX対応SFP（DWDM波長対応SFP）
長距離タイプ 31dB/160km
- ファイバ種：SMF/DSF
- 伝送距離：160km（SMF伝送時）
- 送受信レベル：TX +3dBm RX -28dBm
- 許容損失：31dB
- 光波長：ITU.T17～61の45波長から選択、195.9THz～192.0THz
100GHz間隔の40波から選択
1芯双方向対応SFP
超短距離タイプ 11dB/10km
- ファイバ種：SMF
- 送受信レベル：TX -9dBm RX -20dBm
- 光送信波長：A:1310nm / B:1490nm
短距離タイプ 20dB/40km
- ファイバ種：SMF
- 送受信レベル：TX -3dBm RX -23dBm
- 光送信波長：A:1310nm / B:1490nm
中距離タイプ 24dB/80km
- ファイバ種：SMF/DSF
- 送受信レベル：TX -2dBm RX -26dBm
- 光送信波長：A:1510nm / B:1590nm
長距離タイプ 31dB/120km
- ファイバ種：SMF/DSF
- 送受信レベル：TX -2dBm RX -33dBm
- 送信波長：A:1510nm / B:1590nm
超長距離タイプ 37dB/160km
- ファイバ種：SMF/DSF
- 送受信レベル：TX +3dBm RX -34dBm
- 光送信波長：A:1510nm / B:1590nm
10G SFP+ラインナップ
10GBase-SR対応SFP+
- ファイバ種：MMF
- 伝送距離：300m
- 光波長：850nm
10GBase-LR対応SFP+
- ファイバ種：SMF
- 伝送距離：10km
- 光波長：1310nm
10G 1芯双方向対応SFP+
16dB/40kmタイプ
- ファイバ種：SMF
- 伝送距離：40km
- 送受信レベル：TX +1dBm RX -15dBm
- 許容損失：16dB
- 光波長：A:1270nm / B:1330nm
※コネクタは、LCコネクタ
23dB/60kmタイプ
- ファイバ種：SMF
- 伝送距離：60km
- 送受信レベル：TX +3dBm RX -20dBm
- 許容損失：23dB
- 光波長：A:1270nm / B:1330nm
※コネクタは、LCコネクタ
10GBase-ZR対応SFP+（CWDM波長対応SFP+）
23dB/70kmタイプ
- ファイバ種：SMF/DSF
- 伝送距離：70km（SMF伝送時）
- 送受信レベル：TX 0dBm RX -23dBm
- 許容損失：23dB
- 光波長：1470/1490/1510/1530/1550nm
20dB/70kmタイプ
- ファイバ種：SMF/DSM
- 伝送距離：70km（SMF伝送時）
- 送受信レベル：TX -1dBm RX -21dBm
- 許容損失：20dB
- 光波長：1570/1590/1610nm
10GZR対応SFP+（DWDM波長対応SFP+）
23dB/80kmタイプ
- ファイバ種：SMF/DSF
- 送受信レベル：TX -1dBm RX -24dBm
- 許容損失：23dB
- 光波長：ITU.T17～61の45波長から選択
10G XFPラインナップ
10GBase-SR対応XFP
- ファイバ種：MMF
- 伝送距離：300m
- 光波長：850nm帯
10GBase-LR対応XFP
- ファイバ種：SMF
- 伝送距離：10km
- 光波長：1310nm帯
10GBase-ER対応XFP
- ファイバ種：SMF/DSF
- 伝送距離：70km（SMF伝送時）
- 送受信レベル：TX -1dBm RX -16dBm
- 許容損失：15dB
- 光波長：1550帯
10GBase-ZR 波長チューニング
27dB/80kmタイプ
- ファイバ種：SMF/DSF
- 送受信レベル：TX +3dBm RX -24dBm
- 許容損失：27dB
- 光送信波長：ITU.T20～61に設定可能
10GBase-ZR 対応XFP（CWDM波長対応XFP）
24dB/70kmタイプ
- ファイバ種：SMF/DSF
- 伝送距離：70km（SMF伝送時）
- 送受信レベル：TX +1dBm RX -23dBm
- 許容損失：24dB
- 光波長：1470/1490/1510/1530/1550nm
21dB/70kmタイプ
- ファイバ種：SMF/DSF
- 伝送距離：70km（SMF伝送時）
- 送受信レベル：TX 0dBm RX -21dBm
- 許容損失：21dB
- 光波長：1570/1590/1610nm
映像信号対応SFP
映像信号対応SFP
- HD-SDI/3G-SDI
- SMPTE ST 2022-6対応
※ その他の光モジュールのご提供も可能ですのでお問い合わせください。
正面・背面図

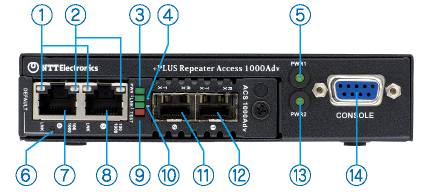

プラスレピータアクセス1000アドバンス
［正面］
- リンクアップLED
- リンクスピードLED
- PWRLED
- SFP1リンクLED
- 電源1 LED
- リセットボタン
- ポート4（UTP2）
- ポート3（UTP1）
- テストLED
- SFP2リンクLED
- ポート2（SFP2）
- ポート1（SFP1）
- 電源2 LED
- コンソールポート

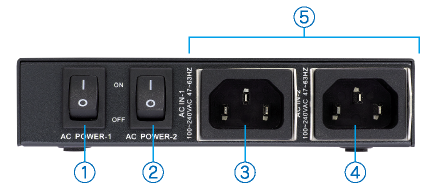

［背面］
- AC電源スイッチ1
- AC電源スイッチ2
- ACインレット1
- ACインレット2
- ACケーブルロッカー

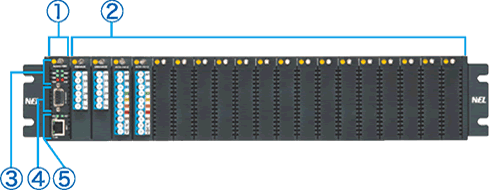

プラスレピータアクセスシャーシ CH20
［正面］
- アクセスNMC
- プラスレピータアクセスカード
- LED
- コンソールポート
- LANポート

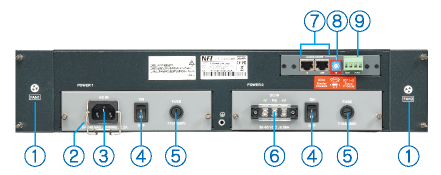

［背面］
- ファン
- ACケーブルロッカー
- ACインレット
- AC電源スイッチ
- ヒューズボックス
- DC電源ターミナル
- シャーシのカスケード接続用コネクタ
- シャーシのカスケード接続用ID
- アラーム接点端子

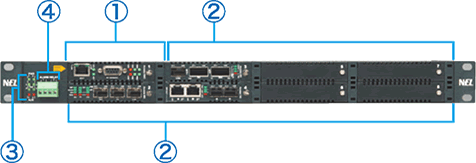

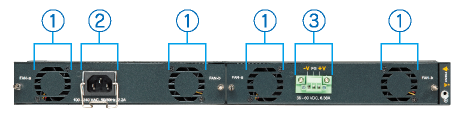

プラスレピータアクセスシャーシ CH08
［正面］
- アクセスNMC
- プラスレピータアクセスカード
- LED
- アラーム接点端子
［背面］
- ファン
- ACインレット
- DCコネクタ

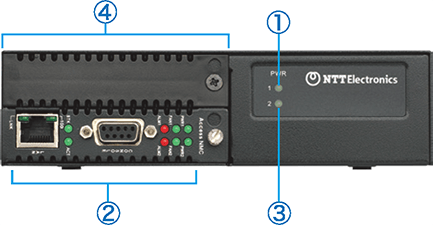

プラスレピータアクセスシャーシ CH02
［正面］
- 電源1 LED
- アクセスNMC
- 電源2 LED
- プラスレピータアクセスカード

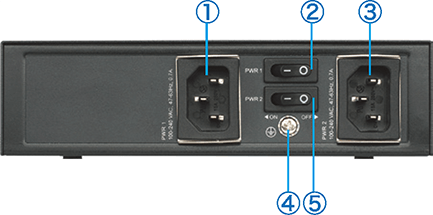

［背面］
- ACインレット1
- AC電源スイッチ1
- ACインレット2
- アース端子
- AC電源スイッチ2
主な機能
プラスレピータアクセスシリーズは、イーサネット信号・SONET/SDH 信号・ファイバチャネル・映像信号などの伝送に対応しています。
| 対応プロトコル | プラスレピータ アクセス 1000 アドバンス |
プラスレピータ アクセス MG |
プラスレピータ アクセス XG |
プラスレピータ アクセス XG2 |
|---|---|---|---|---|
| 10Base-T | ● | |||
| 100Base-TX | ● | |||
| 100Base-FX | ● | |||
| 1000Base-T | ● | |||
| 1000Base-X | ● | ● | ● | |
| 10GBase-R | ● | ● | ||
| 40GBase-R4 | ● （4枚使用） | ● （2枚使用） | ||
| 1G Fibre Channel | ● | ● | ||
| 2G Fibre Channel | ● | ● | ||
| 4G Fibre Channel | ● | |||
| 8G Fibre Channel | ● | ● | ||
| 10G Fibre Channel | ● | ● | ||
| 16G Fibre Channel | ● | |||
| OC3/STM1 （155.52Mbps） |
● | |||
| OC12/STM4 （622.08Mbps) |
● | ● | ||
| OC48/STM16 （2.48832Gbps） |
● | ● | ||
| OC192/STM64 （9.95328Gbs） |
● | ● | ||
| HD-SDI/3G-SDI/ 12G-SDI |
● SMPTE ST 2110 ※12G-SDIは今後対応予定 |
保守サービス
- オンサイト保守サービス
- 24時間365日(全国4時間駆けつけ目標）
- 先出しセンドバック保守サービス
機器が故障した際に、代替機を発送するサービス- 受付後、翌営業日発送のサービスになります。
到着予定日については、サポートエリアによって異なります。
- 受付後、翌営業日発送のサービスになります。
- センドバック保守サービス
故障機を修理して、修理後発送行うサービス- 故障機を発送いただき修理後返送いたします。
